Сборка Клевера 4

Размер крепежа

Hint Во время сборки используются винты и стойки различных размеров, использование крепежа не соответствующего размера может повредить коптер.

Сборка рамы

1. Совместите 4 луча с центральной декой, зафиксируйте их при помощи винтов М3х8 и гаек с нейлоновой вставкой.



2. На центральные отверстия в главной деке установите 2 стойки 20мм и закрепите их с помощью винтов М3х8.



3. Установите крючок пластины жесткости в паз на луче.



4. Прижмите пластины жесткости к главной деке.



5. Стяните пластины жесткости с помощью малой карбоновой деки.



6. Установите 4 нейлоновые стойки 6мм и закрепите их с помощью винтов М3х6.



Установка моторов

1. При установке моторов обратите внимание на схему вращения моторов. Маркировка вращения на моторах должна совпадать со схемой вращения.



2. Установите мотор на соответствующие отверстия в луче с помощью винтов М3х5.



Caution

Убедитесь, что моторы закреплены с помощью винтов М3х5, в противном случае может возникнуть короткое замыкание между обмотками.

Установка ESC и PDB

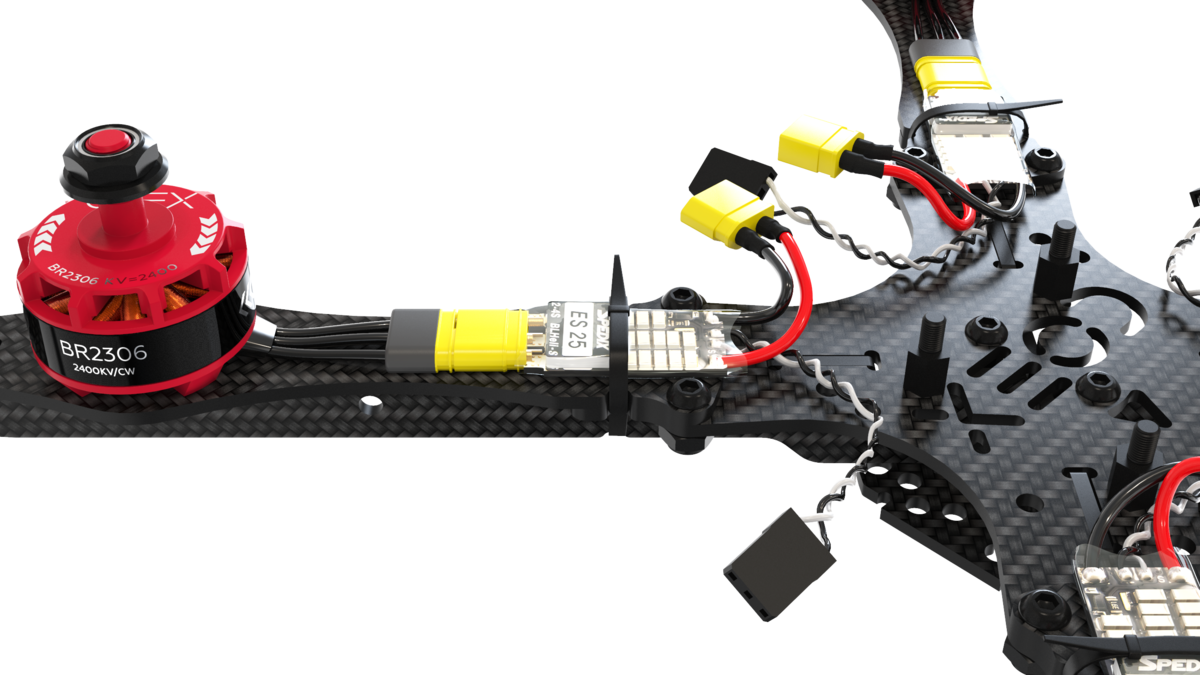

1. Подсоедините к моторам регуляторы оборотов(ESC) с помощью разъемов MR30 и закрепите их на лучах с помощью хомутов.



2. На заранее закрепленные стойки установите плату распределения питания(PDB) и зафиксируйте ее стойками 6мм. Плата распределения питания должна быть установлена таким образом, чтобы кабель подключения питания был направлен в сторону хвоста коптера.



3. Подключите к плате распределения питания силовые выходы регуляторов оборотов.



Установка полетного контроллера

Набор Клевер 4 позволяет установить различные полетные контроллеры, к примеру COEX Pix и Pixracer.

Caution

При установке полетного контроллера обратите внимание на стрелку, расположенную на плате, при монтаже она должна быть направлена к носу коптера.

COEX Pix

Hint Перед установкой демпферных стоек, накрутите 2 слоя нейлоновых гаек, для более прочного крепления или откусите лишнюю резьбу с помощью бокорезов.

Установите демпферные стойки 6мм, на них закрепите COEX Pix с помощью нейлоновых гаек.

Pixracer

1. Установите малую деку на стойки и зафиксируйте ее нейлоновыми гайками.



2. Склейте 3-4 слоя двустороннего скотча, приклейте его в центр малой деки и установите сверху Pixracer.

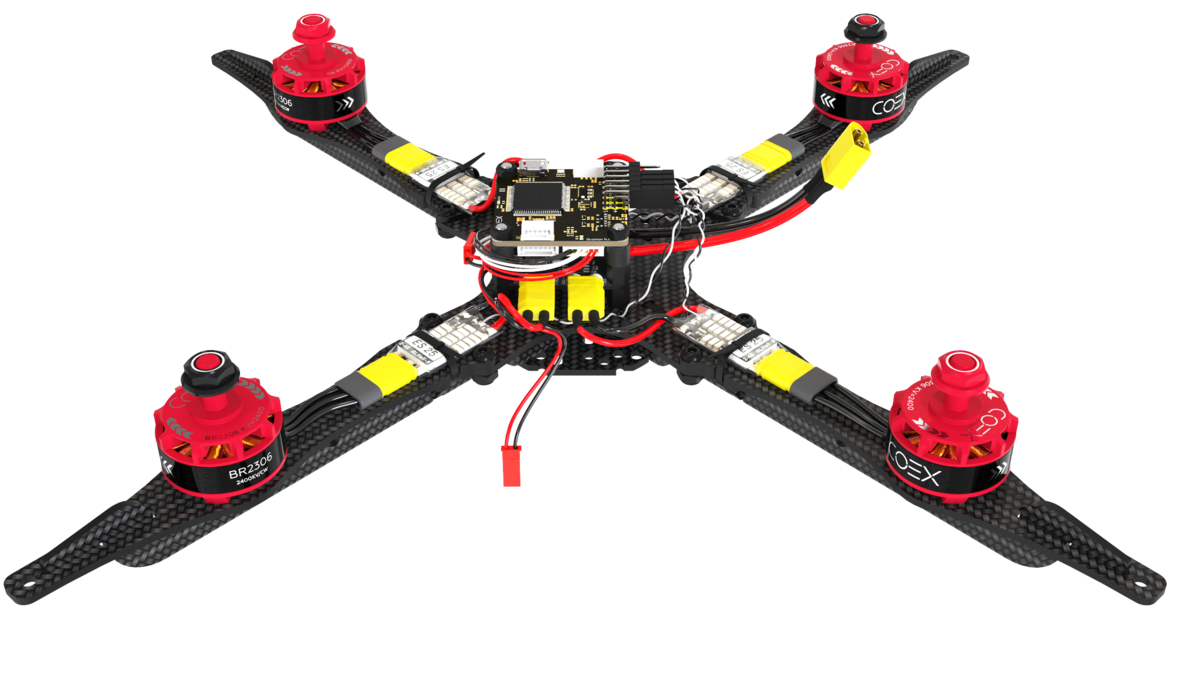

Подключение полетного контроллера

1. Подключите регуляторы оборотов к полетному контроллеру в соответствии со схемой.



2. Подключите кабель питания к плате распределения питания(PDB) и соответствующему разъему на полетном контроллере.

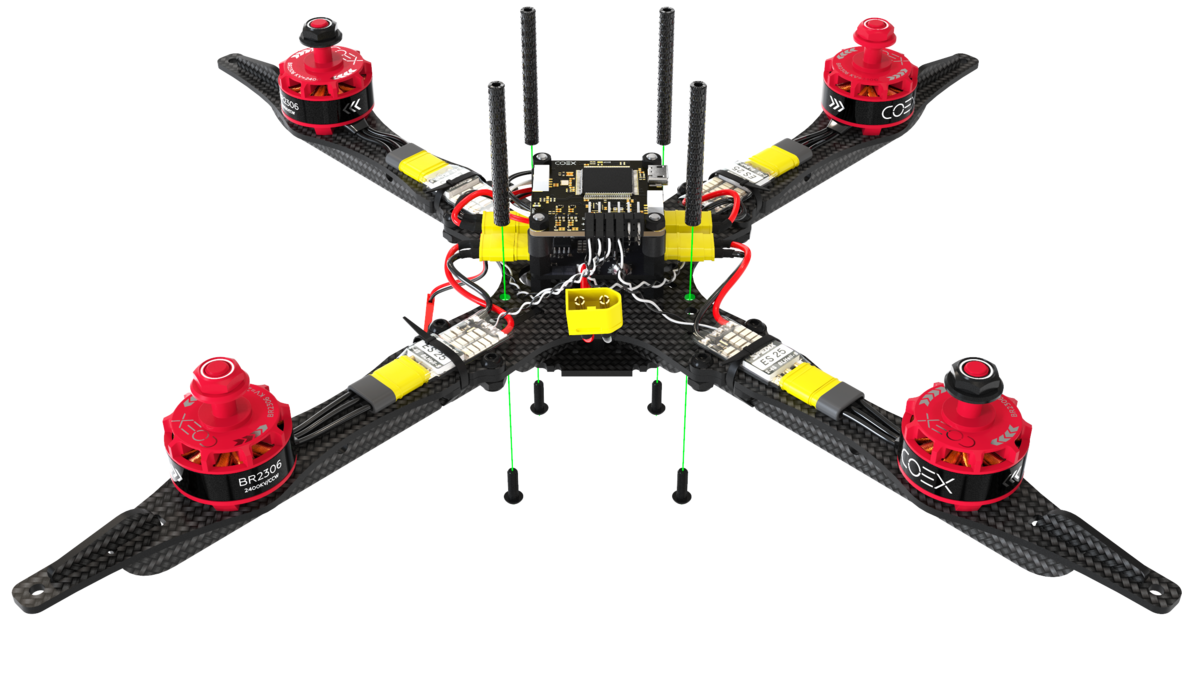

3. Установите алюминиевые стойки 40мм на винты М3х12.



Установка Raspberry Pi

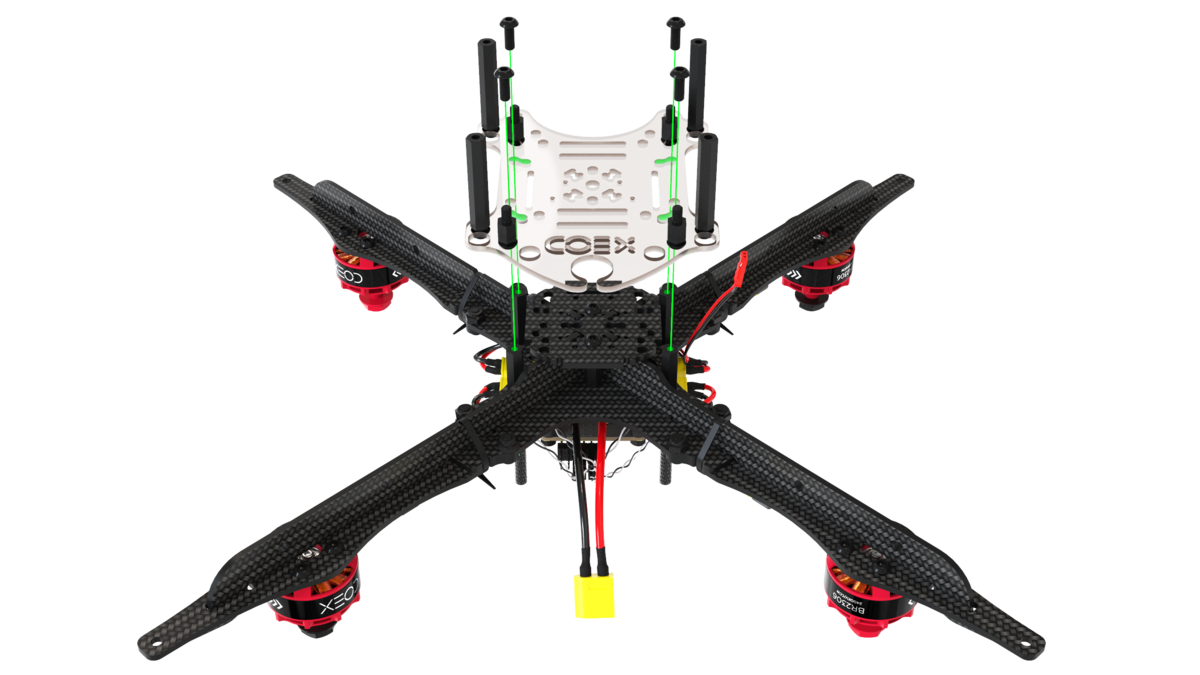

1. На основную деку установите стойки 20мм, закрепите их с помощью винтов М3х8.

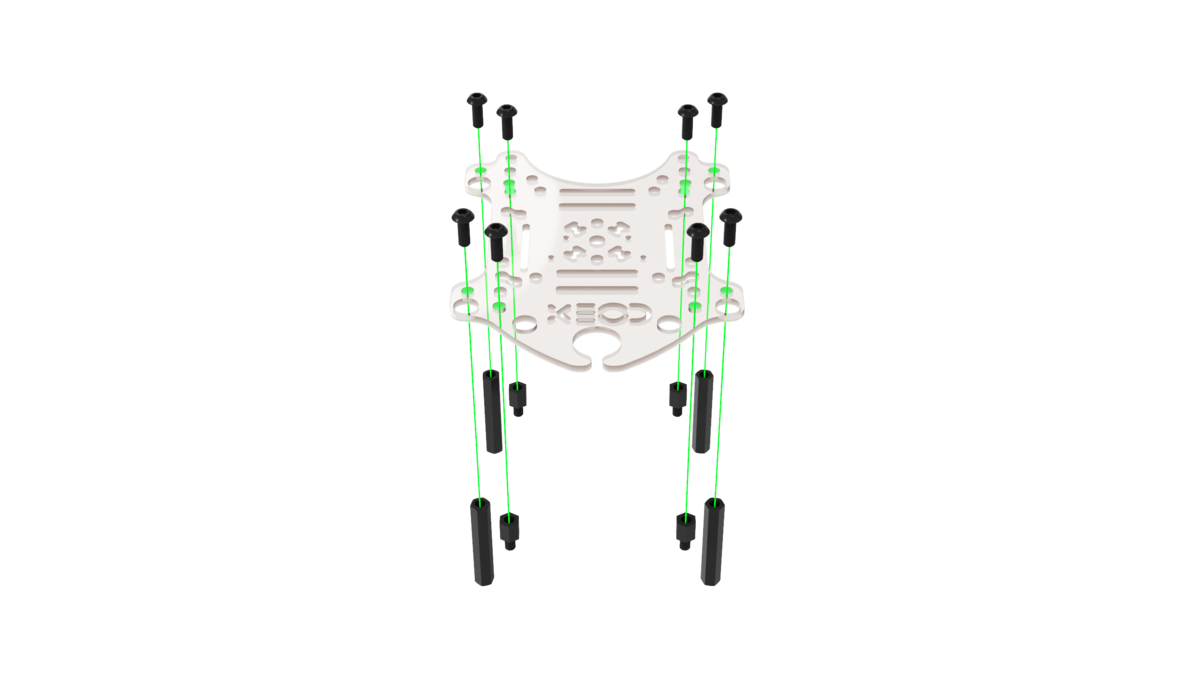

2. На монтажную деку установите стойки 6мм и стойки 30мм, закрепите их с помощью винт М3х6 и М3х12 соответственно.



3. Установите собранную монтажную деку на основную и закрепите с помощью винтов М3х8.

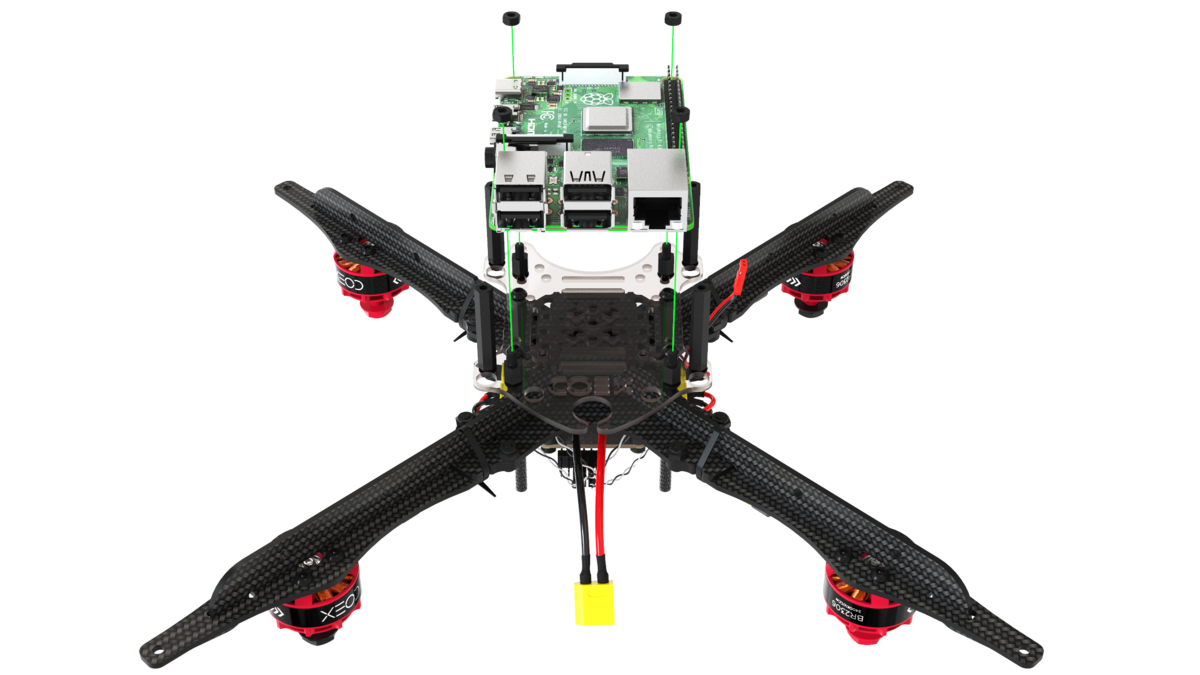

4. Установите плату Raspberry Pi и зафиксируйте с помощью нейлоновых гаек.

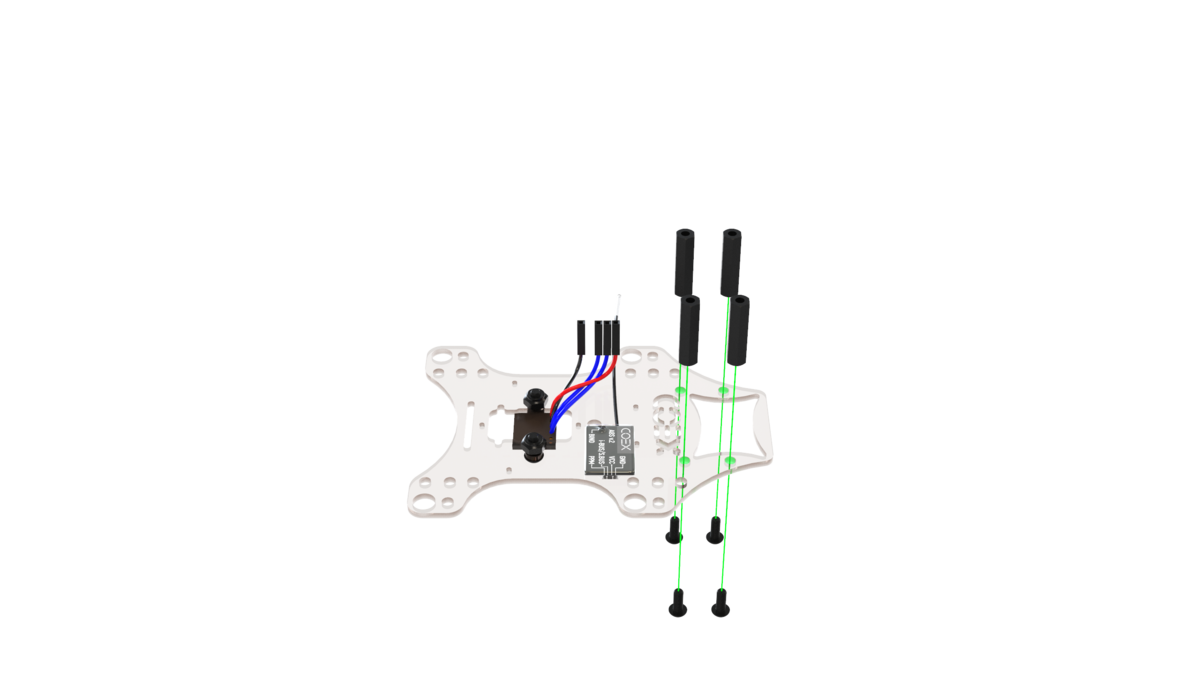

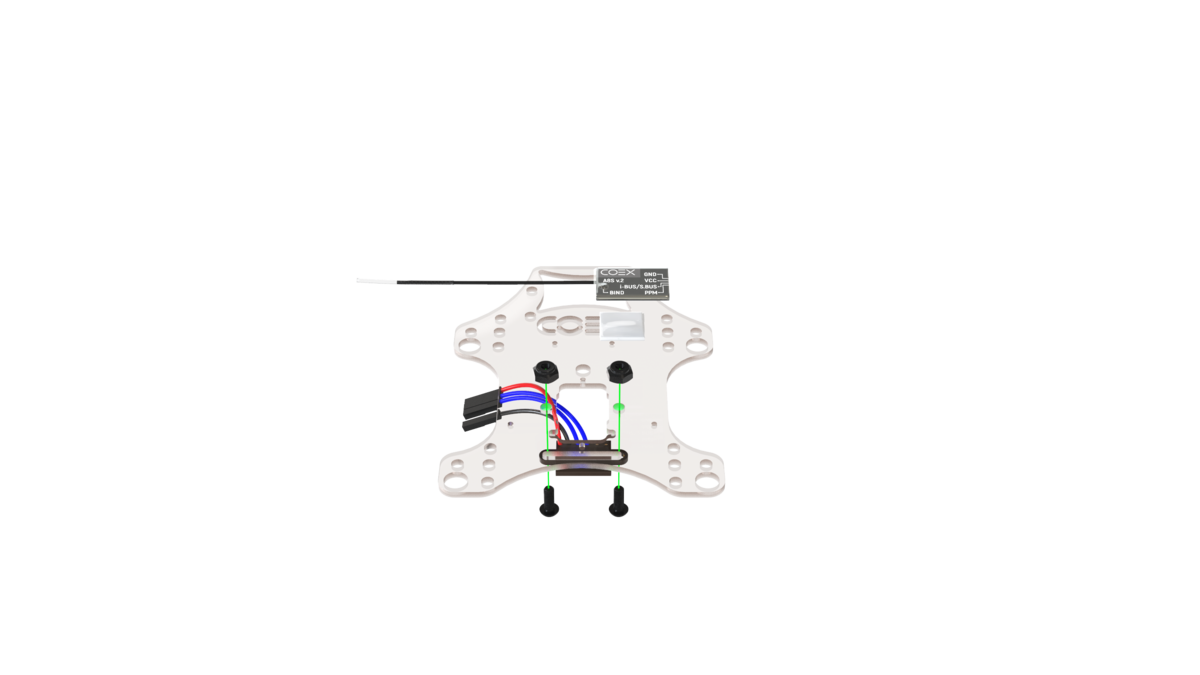

5. На деку захвата установите дальномер с помощью самоконтрящихся гаек и винтов М3х8, и приклейте радиоприемник с помощью двустороннего скотча.



6. Установите 4 стойки 20мм и закрепите их с помощью винтов М3х8.

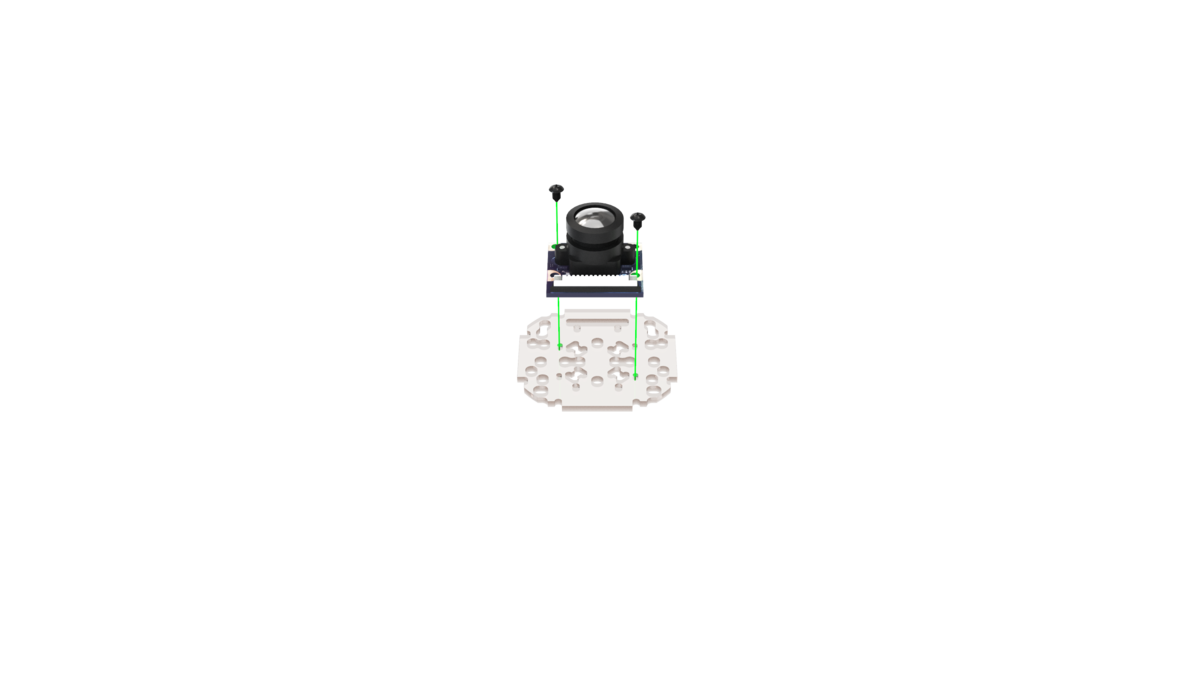

7. На малую монтажную деку установите камеру и зафиксируйте ее с помощью 2ух саморезов М2х5, в верхнем левом и нижнем правом углах.

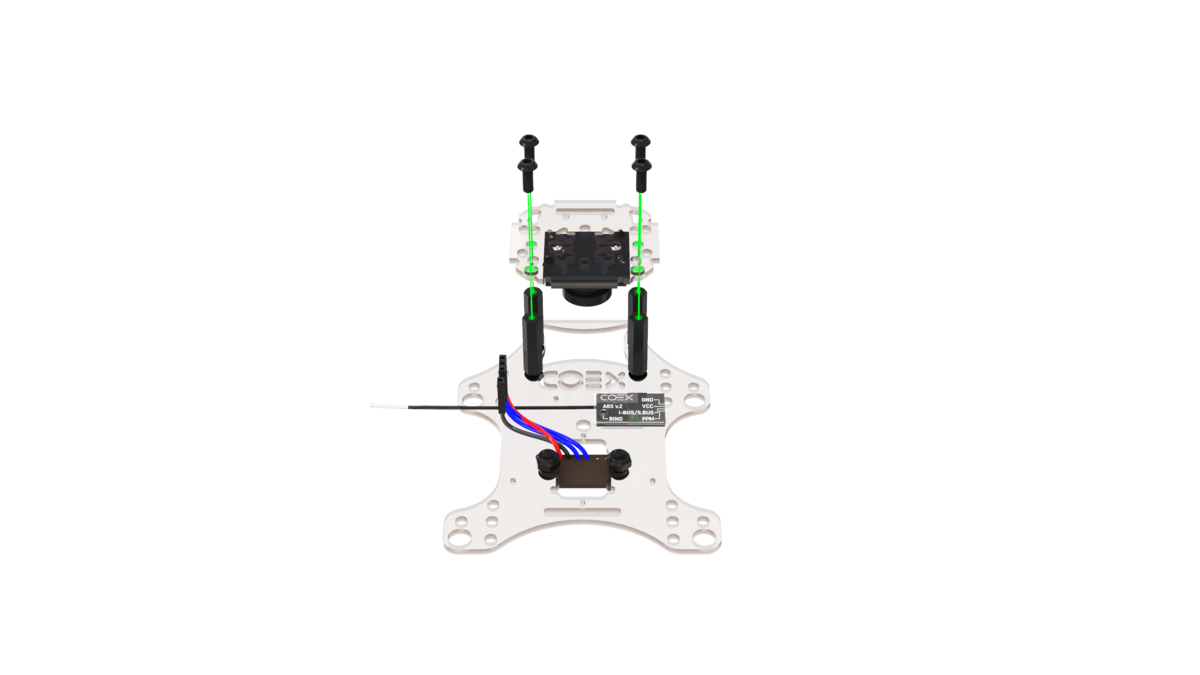

8. Установите модуль камеры на деку захвата и закрепите с помощью винтов М3х8.

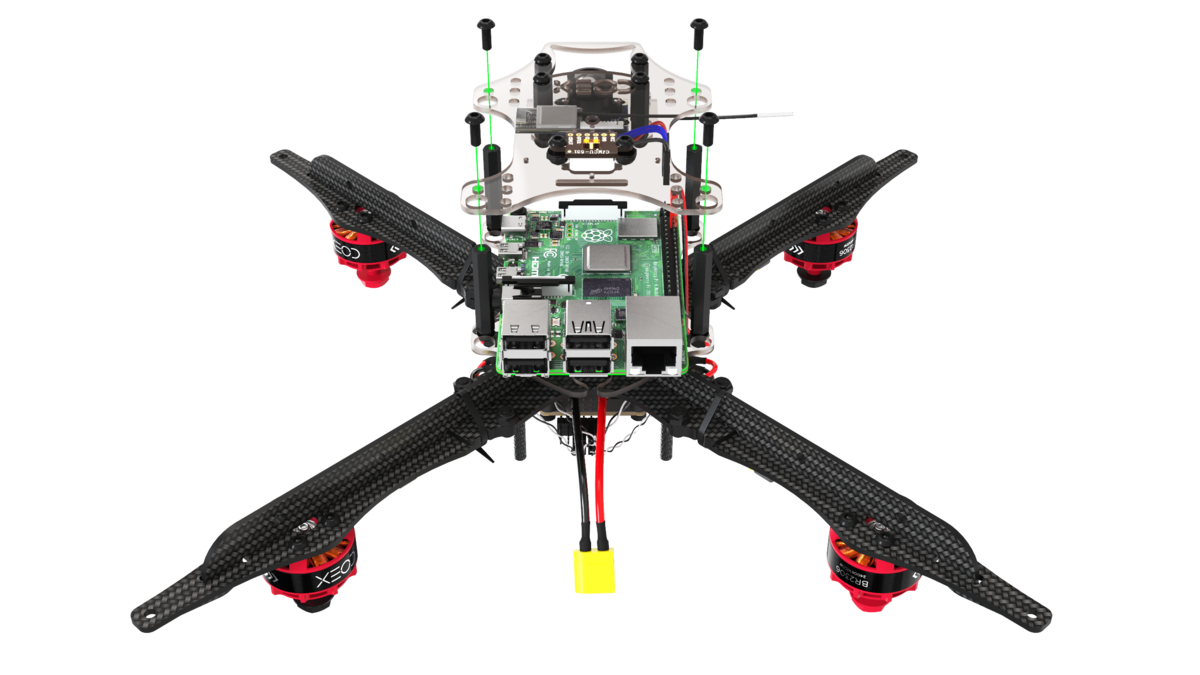

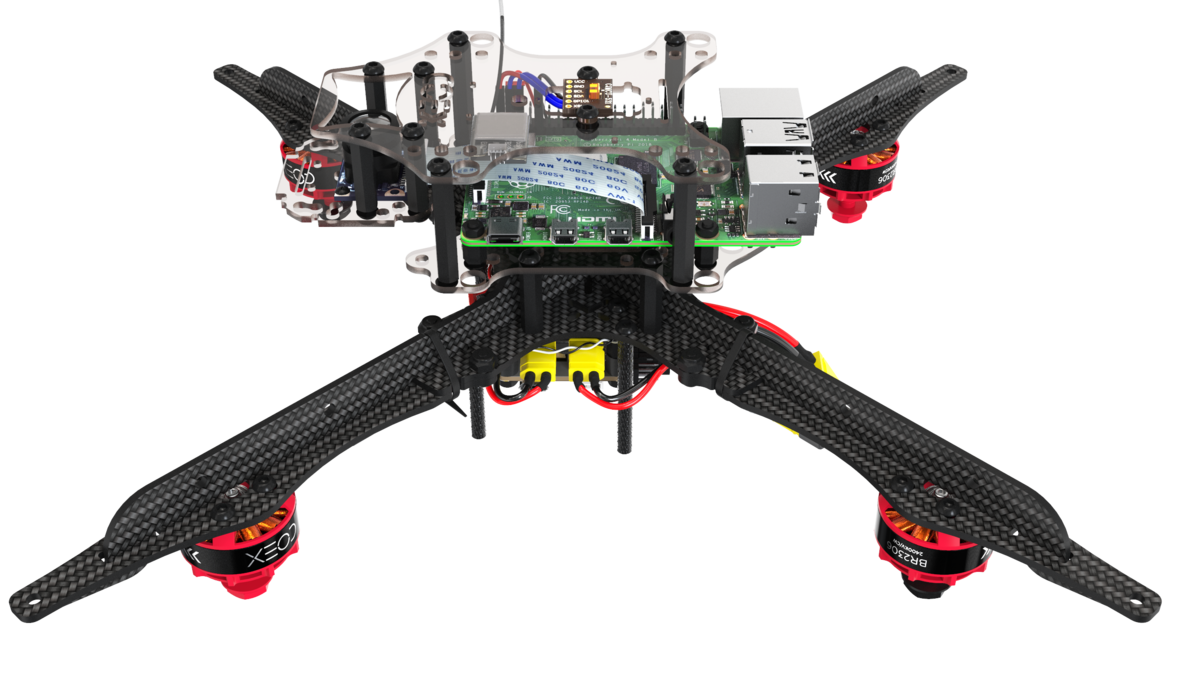

9. Установите собранную деку захвата и зафиксируйте с помощью винтов М3х8.

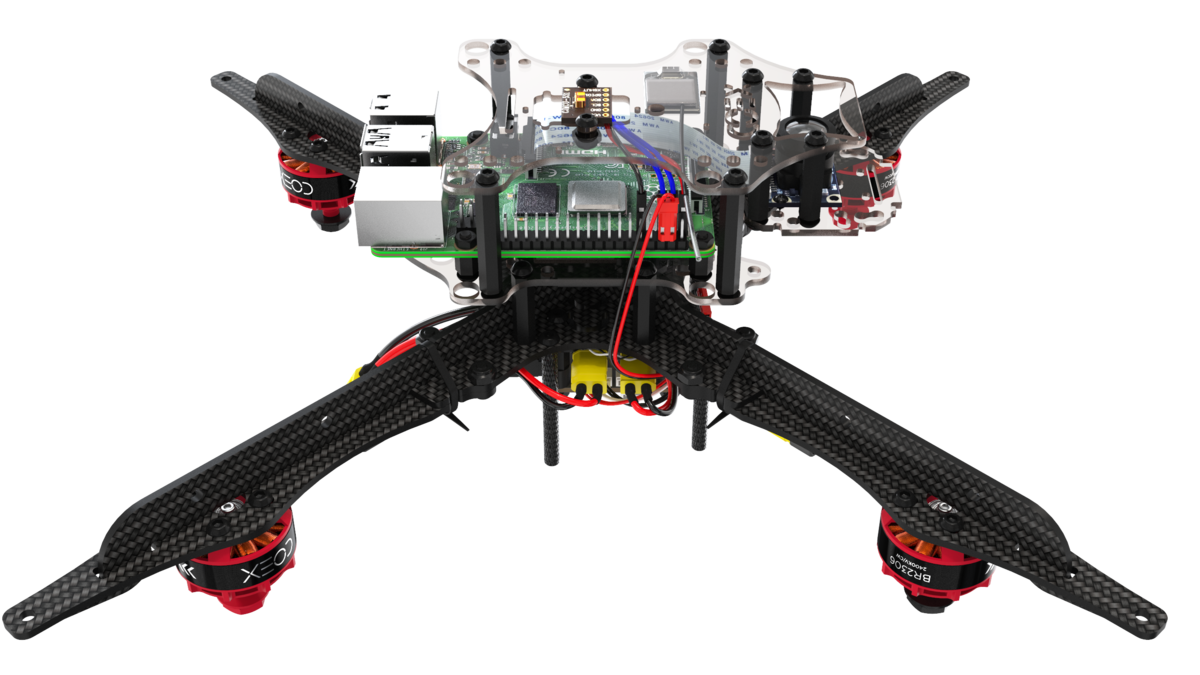

10. Подключите к Raspberri Pi дальномер и кабель питания.



11. Подключите радиоприемник к полетному контроллеру используя разъем RCIN.



12. Подключите шлейф камеры к Raspberry Pi.



Установка LED ленты

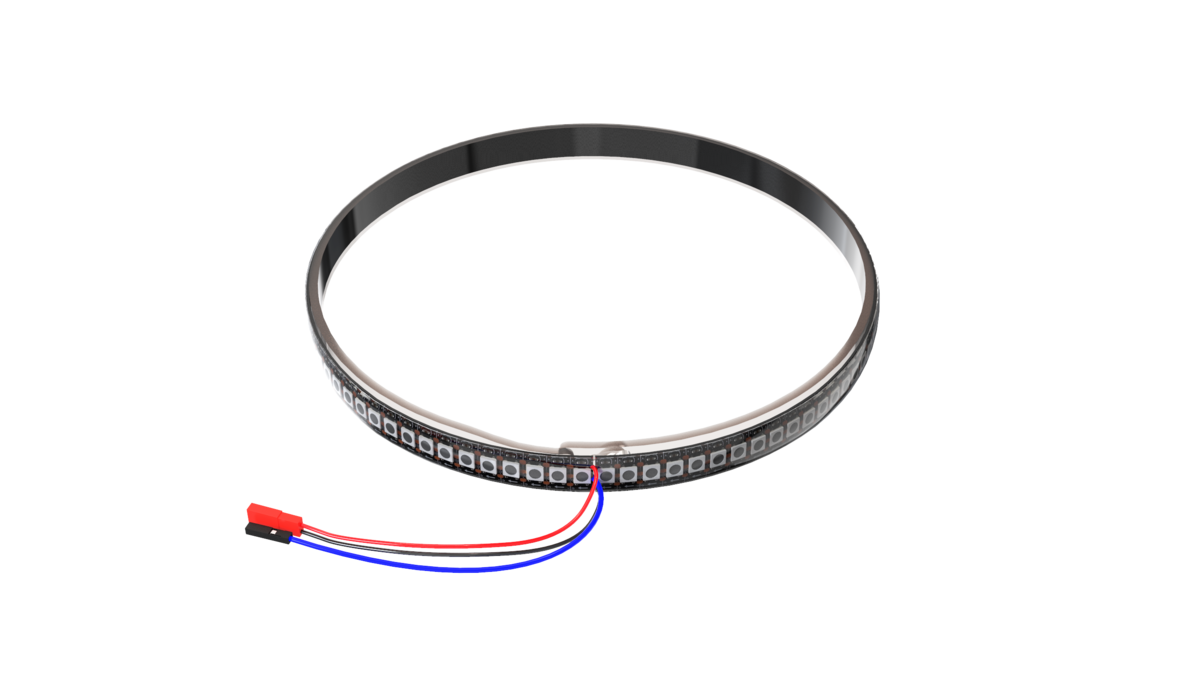

1. Соберите обруч для светодиодной ленты, объединив замок на концах.



2. Наклейте светодиодную ленту на обруч, для большей крепкости притяните ее с помощью 3-4 хомутов.



3. Установите ножки на пластину жесткости с помощью самоконтрящихся гаек и винтов М3х8 используя только крайние монтажные отверстия. Снизу, между пластинами ножек установите демпферное силиконовое колечко.



4. Отогните ножки назад и в специальный паз на них установите обруч со светодиодной лентой, таким образом, чтобы кабели подключения выходили с хвостовой стороны коптера.



5. Закрепите ножки с помощью самоконтрящихся гаек и винтов М3х8.



6. Подключите питание светодиодной ленты(красный, черный кабели) в короткий разъем JST на плате распределения питания.

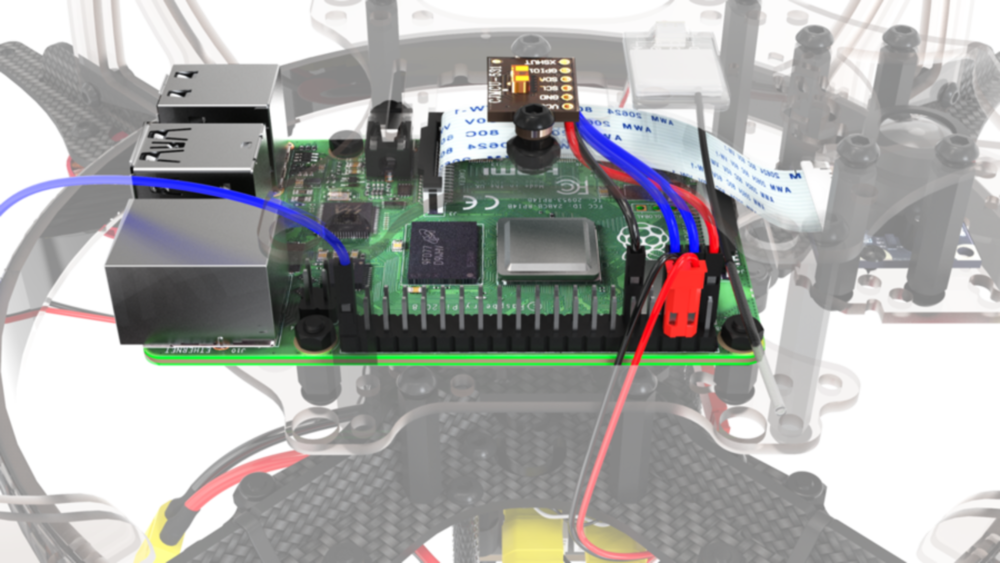

7. Подключите сигнальный выход светодиодной ленты(белый кабель) в Raspberry Ri, к пину GPIO 21.



Установка защиты

1. Соберите нижний уровень защиты с помощью стоек 40мм и винтов М3х12.



2. Соберите верхний уровень защиты с помощью винтов М3х12.



3. Установите монтажную деку и закрепите ее винтами М3х8.



4. Установите защиту и закрепите на лучах с помощью самоконтрящихся гаек и винтов М3х8.



Подготовка к полету

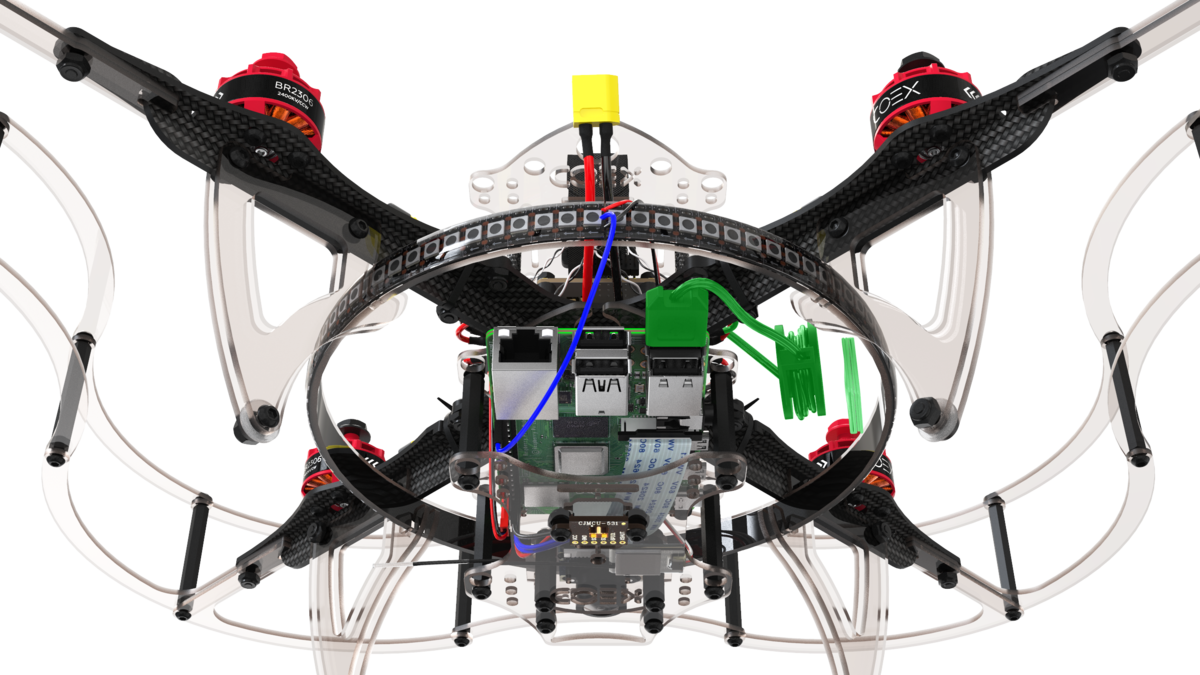

1. Установите ремешок для аккумулятора и подключите полетный контроллер к Raspberry Pi с помощью USB кабеля.



2. Установите пропеллеры в соответствии со схемой направления движения моторов.



3. Установите аккумулятор.

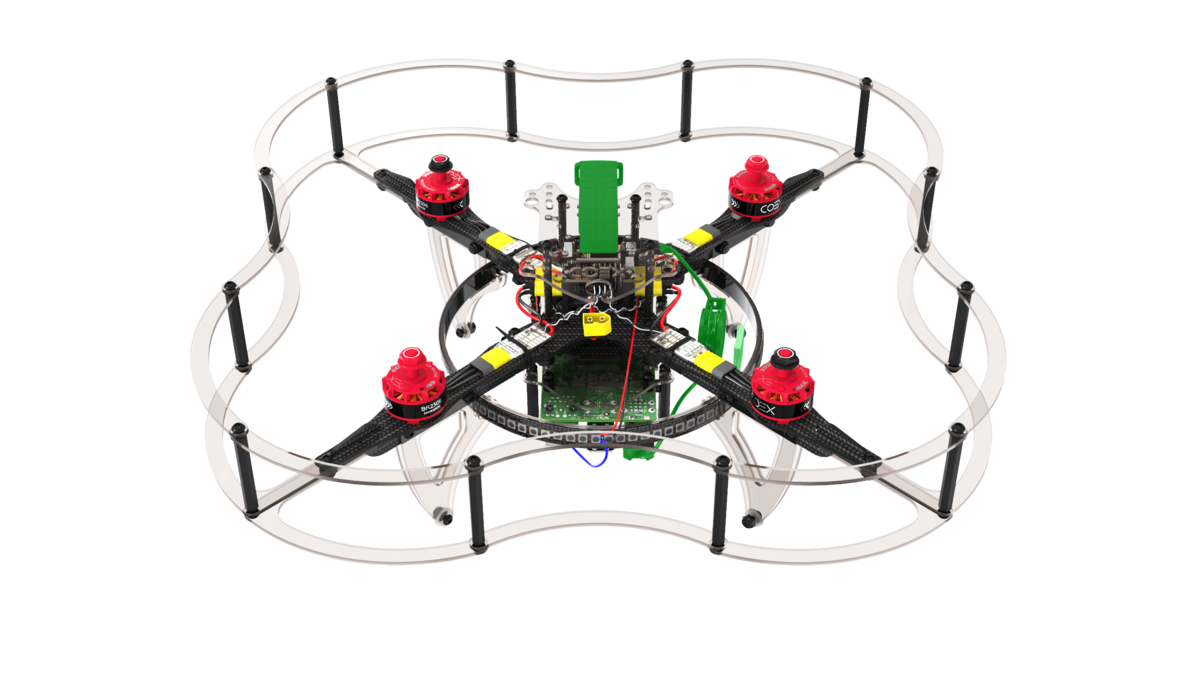

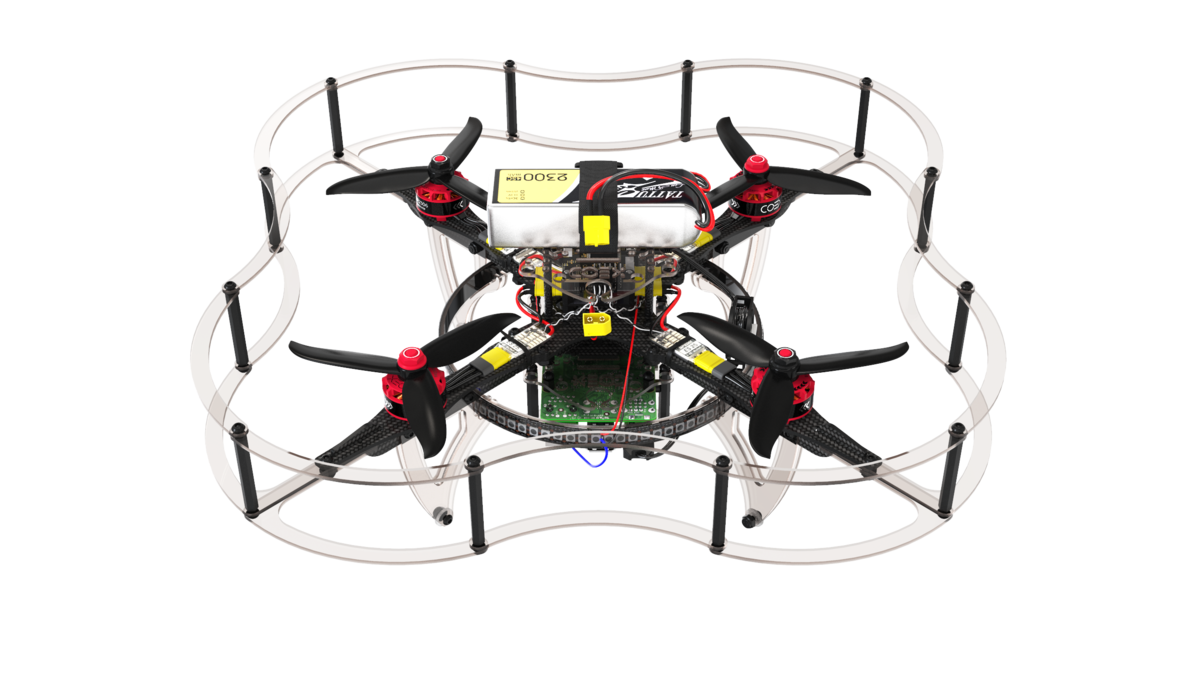

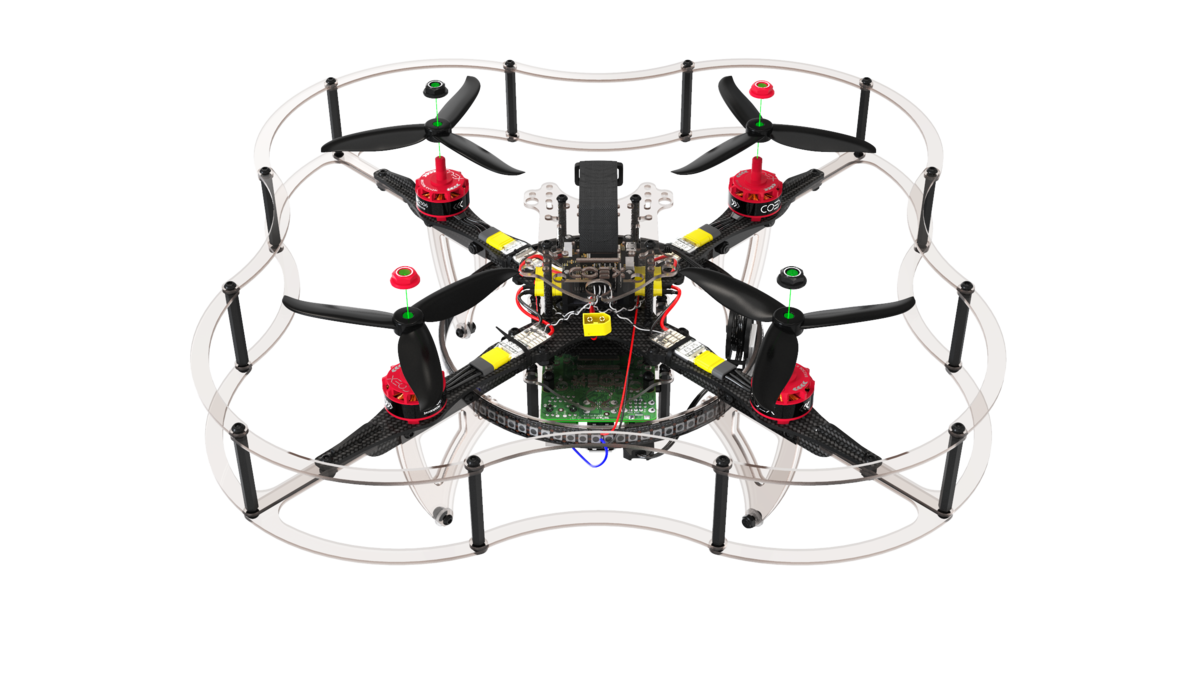

Success Дрон собран, далее произведите "настройку".
