Системы координат (фреймы)
Note
Документация для версий образа, начиная с 0.15. Для более ранних версий см. документацию для версии 0.14.
Основные фреймы в пакете clever:

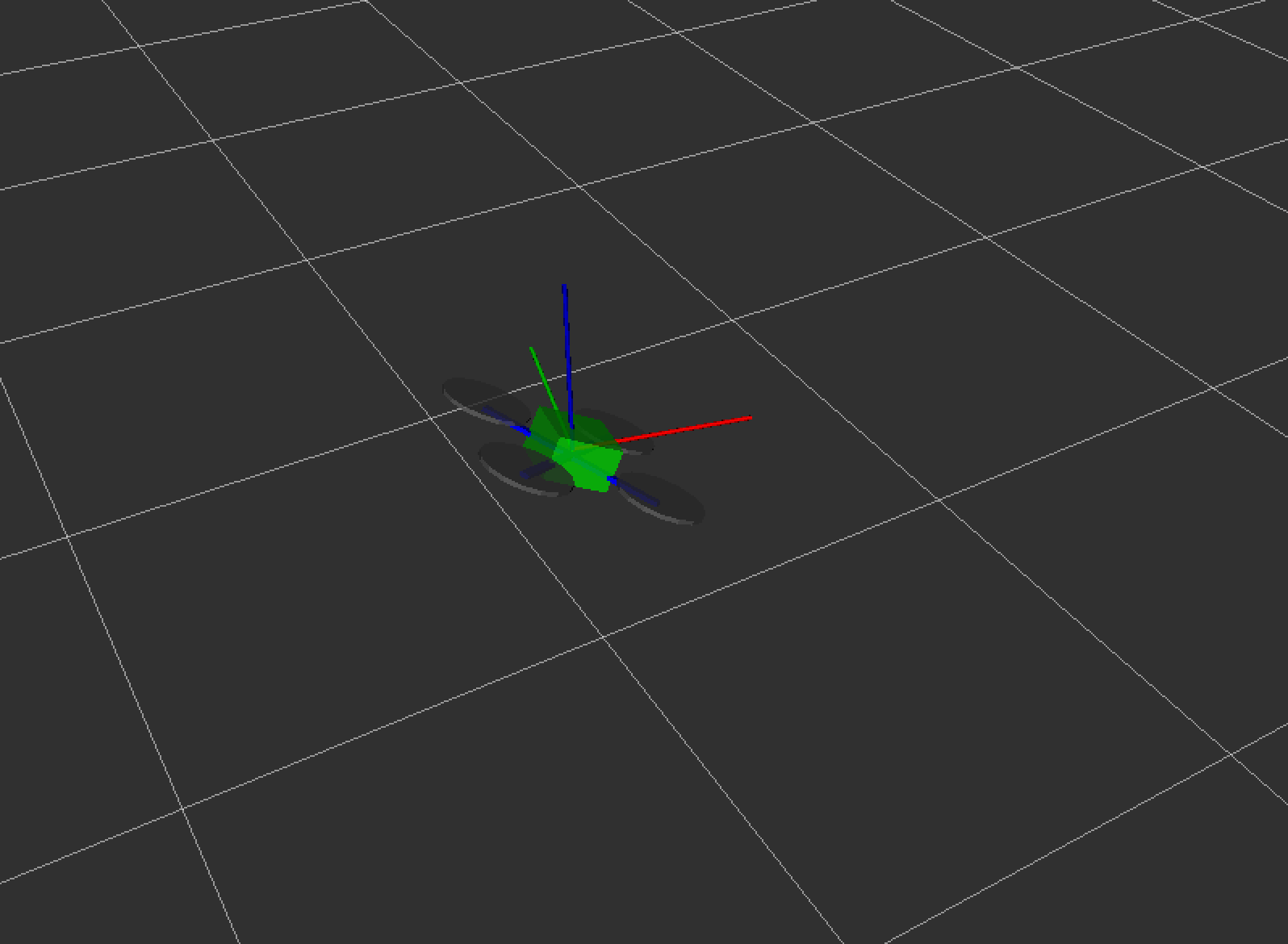

map— координаты относительно точки инициализации полетного контроллера: белая сетка на иллюстрации;base_link— координаты относительно квадрокоптера: схематичное изображение квадрокоптера на иллюстрации;body— координаты относительно квадрокоптера без учета наклонов по тангажу и крену: красная, синяя и зеленая линии на иллюстрации;navigate_target– координаты точки, в которую сейчас летит дрон (с использованием navigate).
Hint В соответствии с соглашением, для фреймов, связанных с коптером, ось X направлена вперед, Y – налево и Z – вверх.
Более наглядно 3D визуализацию систем координат можно наблюдать, используя rviz.
tf2
Основная документация: http://wiki.ros.org/tf2
Для работы с системами координат в Клевере используется ROS-пакет tf2. tf2 – это набор библиотек для языков программирования C++, Python и других, которые помогают работать с системами координат. ROS-ноды публикуют в топик /tf сообщения формата TransformStamped, которые содержат в себе трансформации между заданными системами координат в определенные моменты времени.
С помощью simple_offboard можно запросить расположение коптера в любой системе координат, используя аргумент frame_id сервиса get_telemetry.
Из Python можно использовать библиотеку tf2 для преобразования геометрических объектов (например, PoseStamped, PointStamped) из одной системы координат в другую.
