# Сборка и настройка электромагнитного захвата

Магнитный захват можно собрать различными способами в соответствии с электрической схемой.

<img src="../assets/magnet_grip/scheme.jpg" width=300 class="zoom border center">

Ниже представлен пример сборки схемы электромагнитного захвата на макетной плате.

> **Info** Рекомендуется проложить проводку между элементами с обратной стороны платы (на дальнейших изображениях проводка сделана поверх схемы, для наглядности).

1. На паечной плате разместите диод Шоттки, резистор на 10 кОм и транзистор.

    <img src="../assets/magnet_grip/magnet1.png" width=300 class="zoom border center">

2. Припаяйте контакты с другой стороны платы и откусите оставшиеся ножки элементов.
3. Соедините контакты резистора и двух крайних ножек транзистора.

    <img src="../assets/magnet_grip/magnet2.png" width=300 class="zoom border center">

4. Соедините центральную ножку транзистора и ножку диода Шоттки (противоположную серой маркировочной полоске).

    <img src="../assets/magnet_grip/magnet3.png" width=300 class="zoom border center">

5. Обрежьте необходимое количество провода магнитного захвата и припаяйте его к контактам диода Шоттки.

    <img src="../assets/magnet_grip/magnet4.png" width=300 class="zoom border center">

6. Припаяйте провода *Dupont*-папа к ножке транзистора и диода (красный, черный провода), а также провод *Dupont*-мама на противоположную ножку транзистора (белый провод).

    <img src="../assets/magnet_grip/magnet5.png" width=300 class="zoom border center">

## Проверка работы электромагнитного захвата

Для того, чтобы проверить работу захвата, подайте на сигнальный провод напряжение 5В. Для этого можно использовать провод *Dupont* папа-папа.

<img src="../assets/magnet_grip/magnet_check.png" width=300 class="zoom border center">

После подачи напряжения магнит должен включиться.

## Подключение к Raspberry Pi

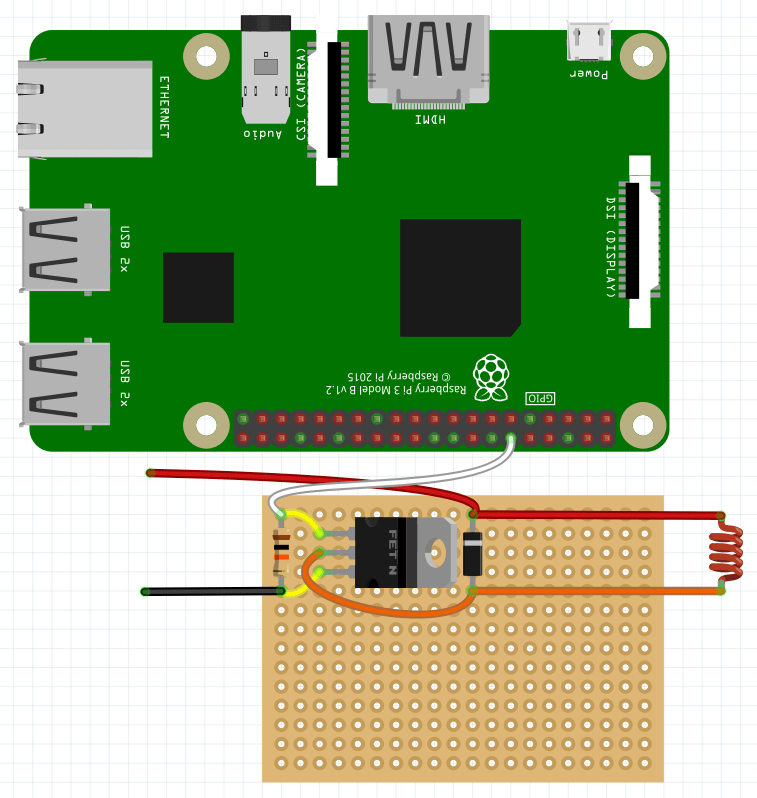

Подключите магнитный захват к плате Raspberry Pi для программного использования

<img src="../assets/magnet_grip/magnet_raspberry.png" width=300 class="zoom border center">

Пример кода, активирующего магнитный захват, можно посмотреть [тут](gpio.md#подключение-электромагнита).

## Подключение к Arduino

Подключите захват плате Arduino Nano, чтобы использовать его в ручном режиме.

Удобно ее располагать на той же паечной плате -- вставьте ее в подходящие отверстия и припаяйте с обратной стороны к плате.

<img src="../assets/magnet_grip/magnet_arduino1.png" width=300 class="zoom border center">

Затем подключите сигнальный выход схемы к выбранному порту и припаяйте провод *Dupont*-мама к выбранному сигнальному порту на плате.

<img src="../assets/magnet_grip/magnet_arduino2.png" width=300 class="zoom border center">

## Установка электромагнитного захвата

1. В центральное отверстие на деке захвата установите электромагнит.
2. Стяжкой притяните собранную схему к обратной стороне деки.
3. Сигнальный вывод Arduino *D11* вставьте в один из выводов *AUX* на полетном контроллере.
4. Вставьте силовой вывод электромагнитного захвата в JST 5В.
