# Установка и настройка FPV-оборудования

## Подготовка и установка камеры и передатчика

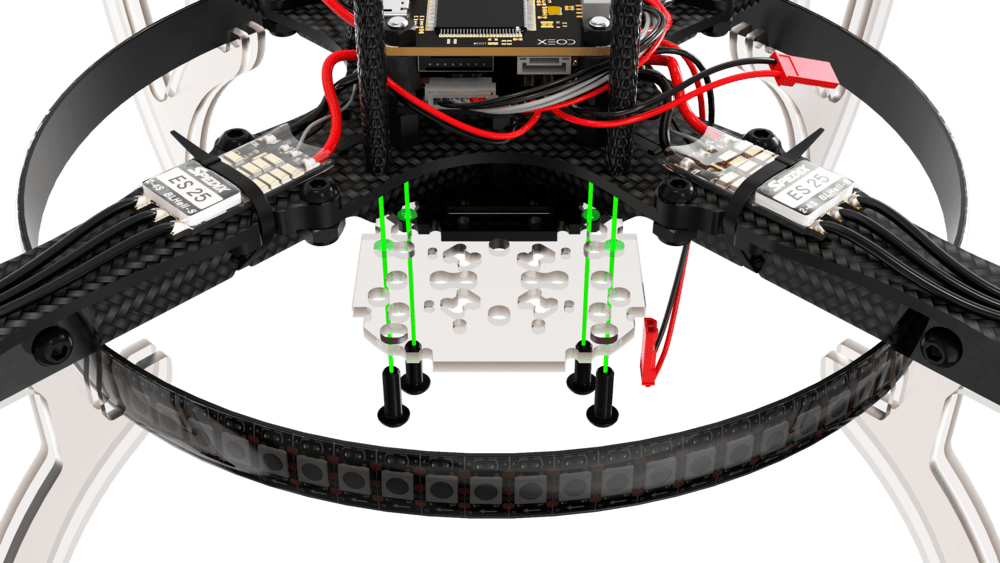

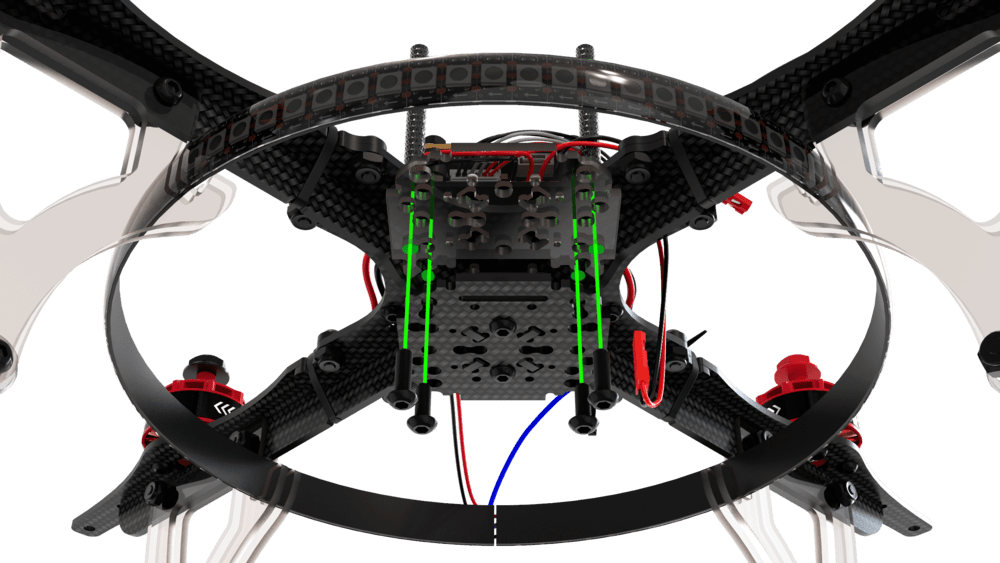

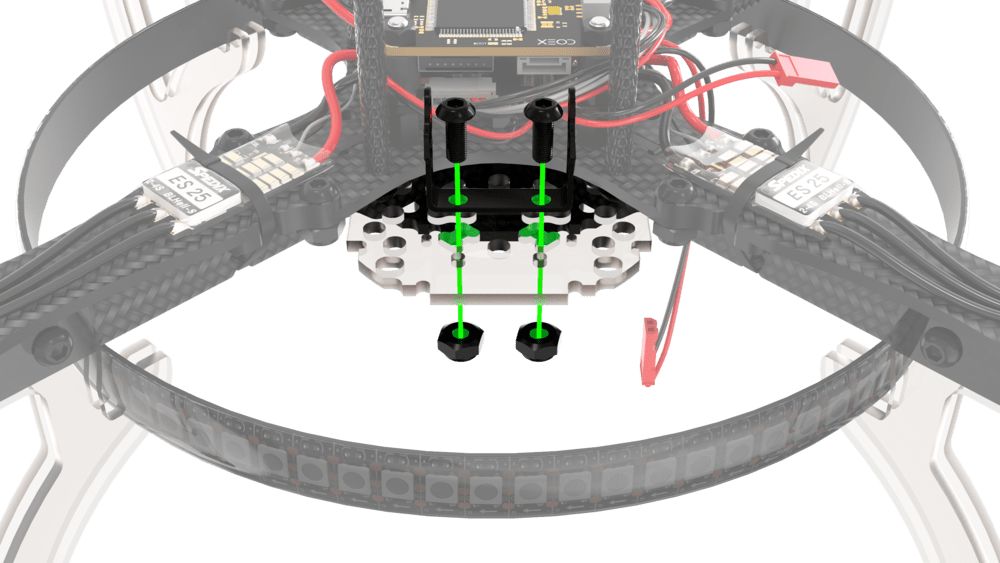

1. Установите малую монтажную деку на основную раму.

    <div class="image-group">
        <img src="../assets/fpv/fpv_1.png" width=300 class="zoom border">
        <img src="../assets/fpv/fpv_2.png" width=300 class="zoom border">
    </div>

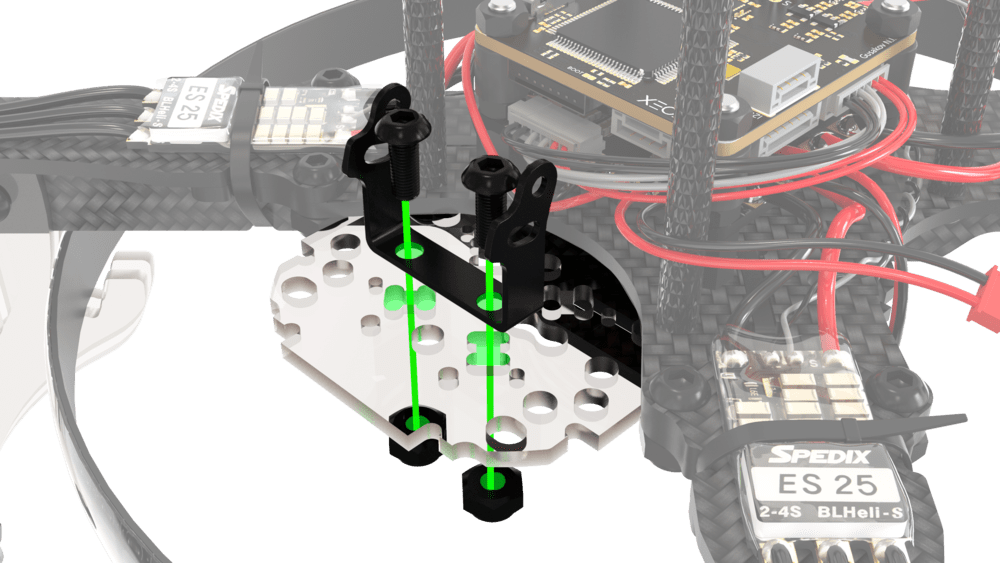

2. Установите скобу для крепления камеры в соответствующие отверстия.

    <div class="image-group">
        <img src="../assets/fpv/fpv_3.png" width=300 class="zoom border">
        <img src="../assets/fpv/fpv_4.png" width=300 class="zoom border">
    </div>

3. Обрежьте трехпиновый комплектный кабель камеры.

    <div class="image-group">
        <img src="../assets/fpv/fpv_5.png" width=300 class="zoom border">
        <img src="../assets/fpv/fpv_6.png" width=300 class="zoom border">
    </div>

4. Залудите провода

    <img src="../assets/fpv/fpv_7.png" width=300 class="zoom border center">

5. К силовым проводам камеры припаяйте разъем JST-папа.

    <div class="image-group">
        <img src="../assets/fpv/fpv_8.png" width=300 class="zoom border">
        <img src="../assets/fpv/fpv_9.png" width=300 class="zoom border">
    </div>

    > **Hint** Перед спаиванием проводов не забудьте надеть термоусадку на провода.

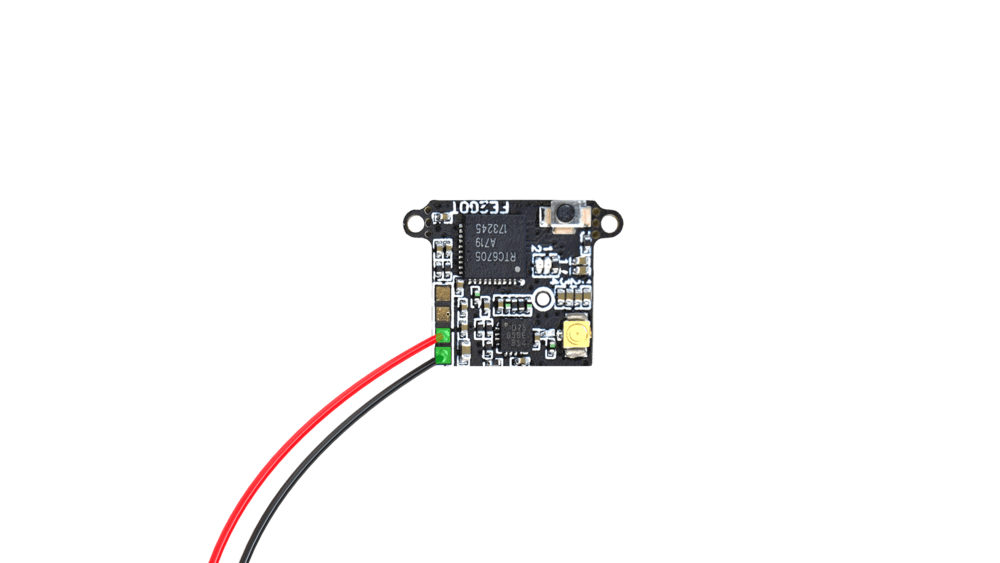

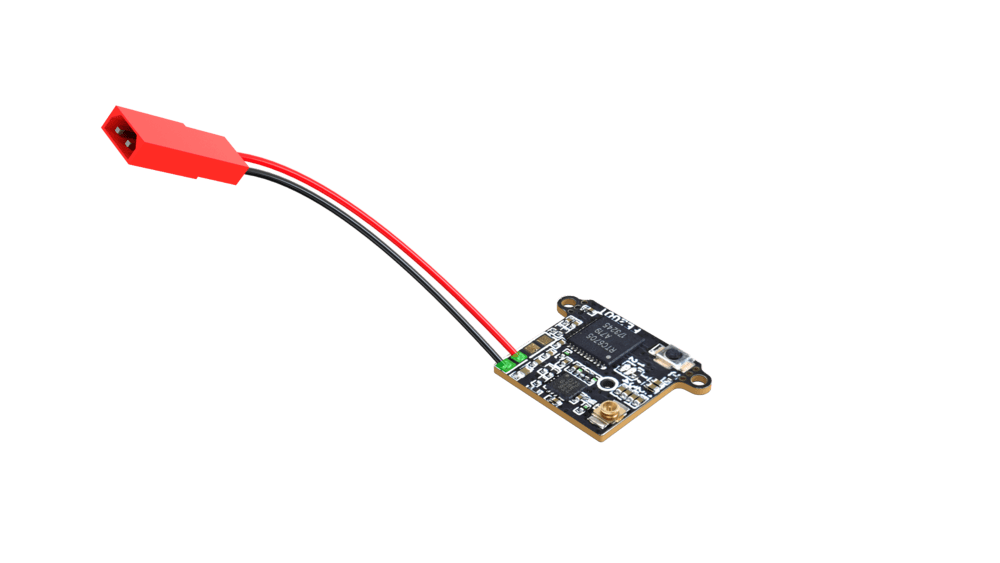

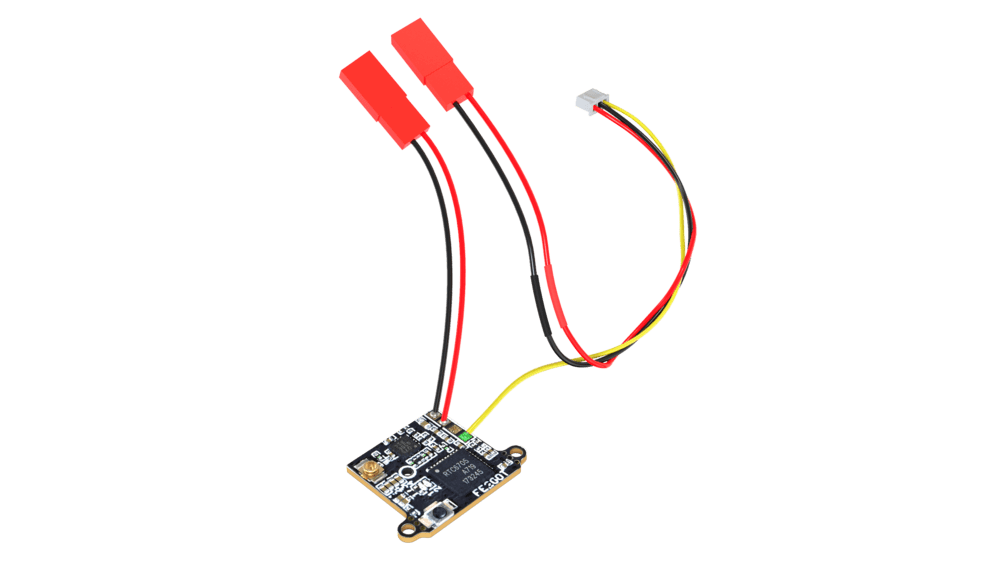

6. К передатчику припаяйте разъем JST-папа.

    <div class="image-group">
        <img src="../assets/fpv/fpv_10.png" width=300 class="zoom border">
        <img src="../assets/fpv/fpv_11.png" width=300 class="zoom border">
    </div>

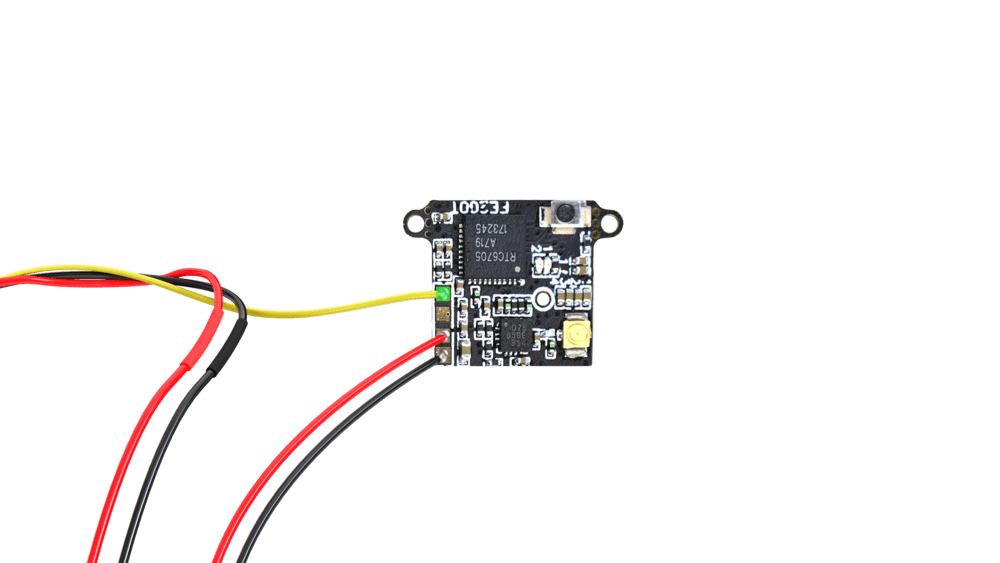

7. К передатчику припаяйте желтый сигнальный кабель камеры.

    <div class="image-group">
        <img src="../assets/fpv/fpv_12.png" width=300 class="zoom border">
        <img src="../assets/fpv/fpv_13.png" width=300 class="zoom border">
    </div>

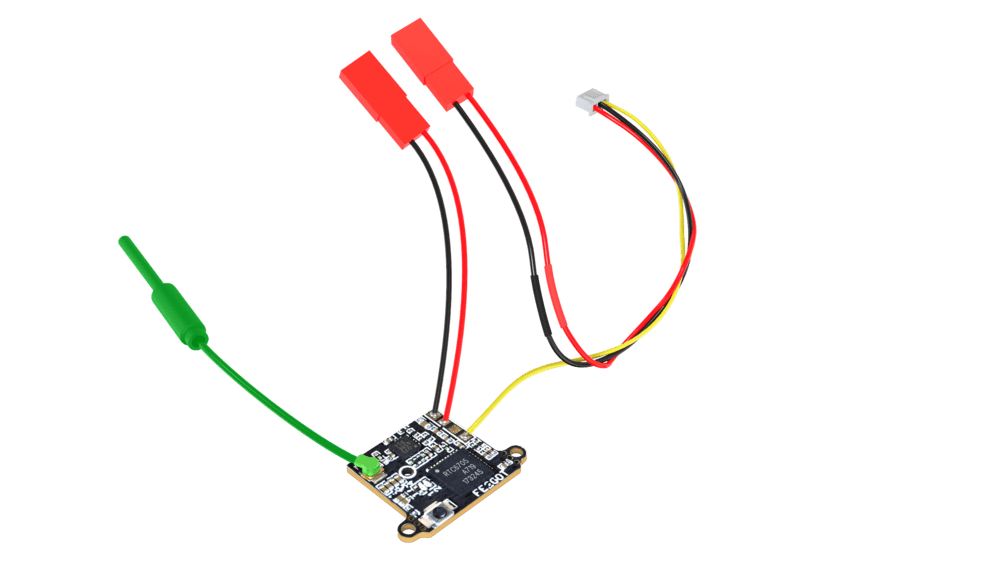

8. Подключите антенну к передатчику.

    <img src="../assets/fpv/fpv_14.png" width=300 class="zoom border center">

    > **Caution** Если на передатчик без антенны подать напряжение есть большая вероятность, что он сгорит.

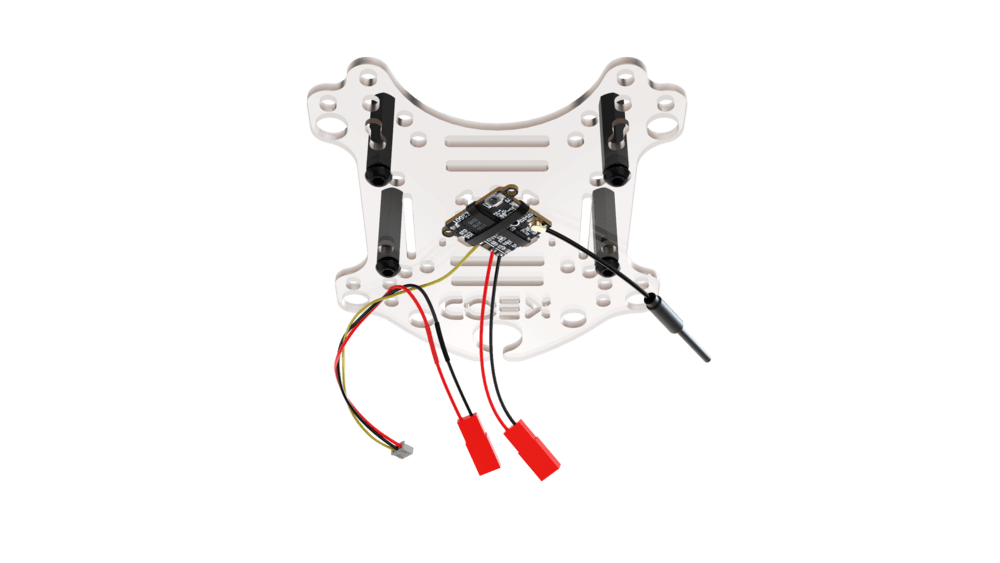

9. На монтажную деку установите приемник, закрепив его стяжками.

    <img src="../assets/fpv/fpv_15.png" width=300 class="zoom border center">

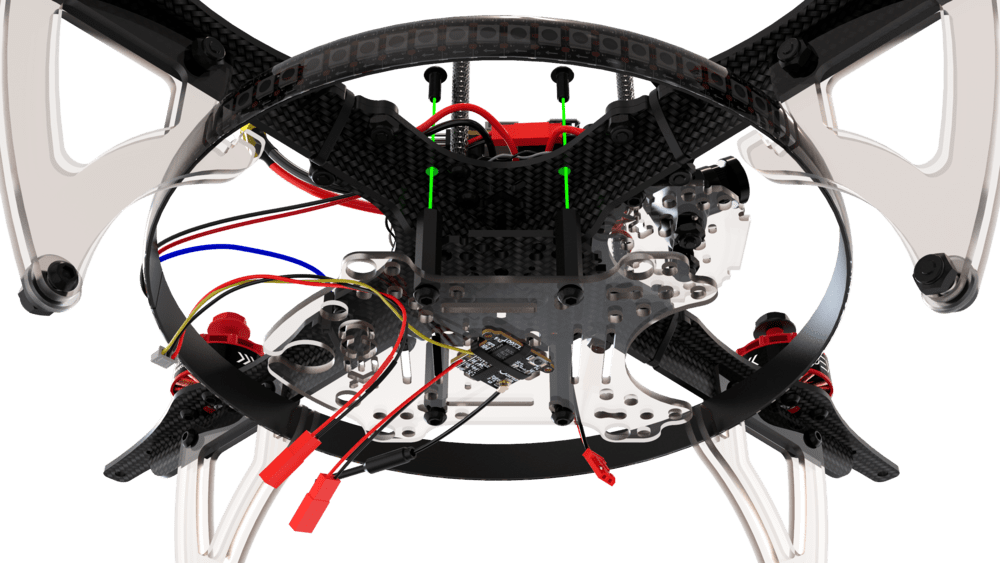

10. Установите монтажную деку вместе с приемником снизу коптера.

    <img src="../assets/fpv/fpv_16.png" width=300 class="zoom border center">

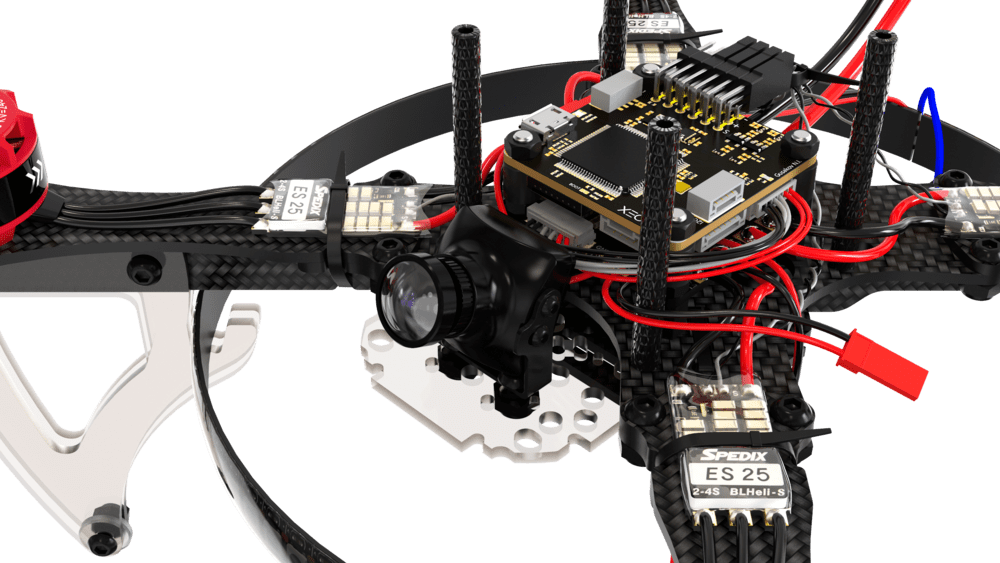

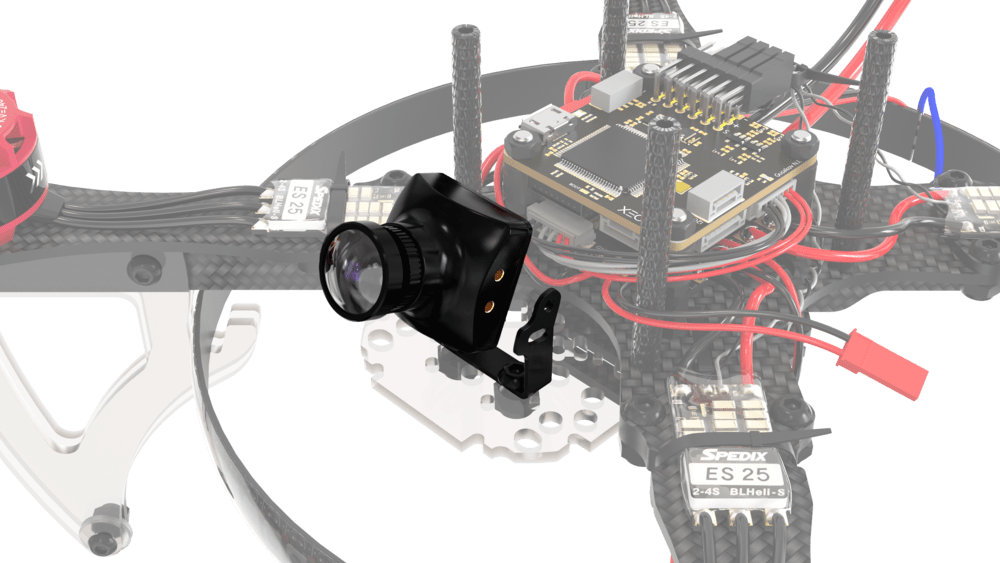

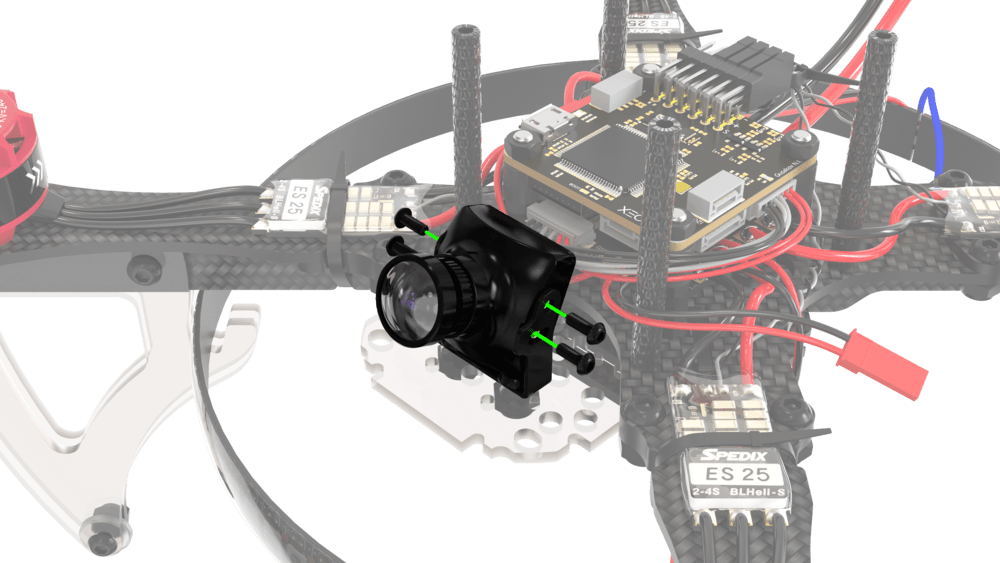

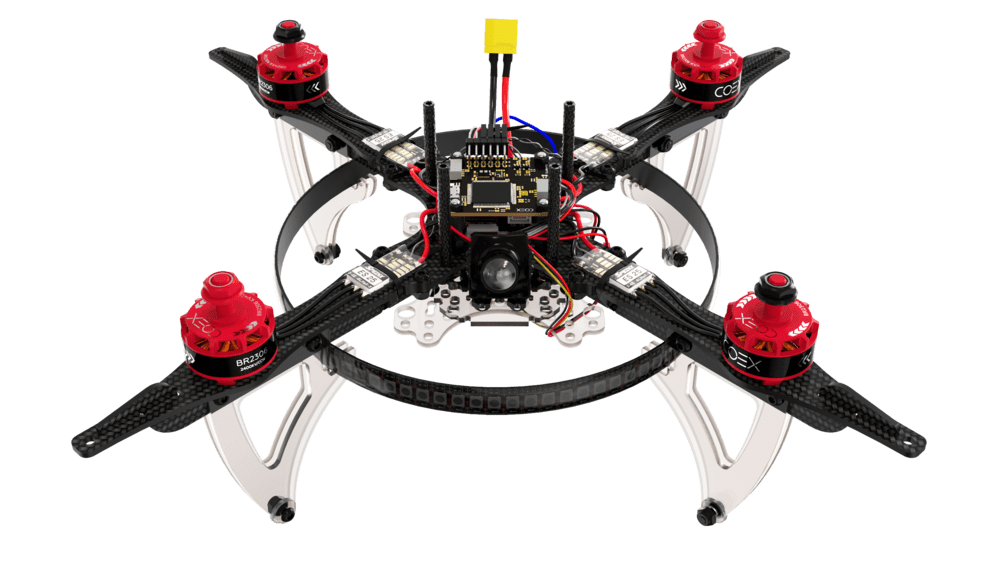

11. Установите камеру в скобу и закрепите ее с помощью 4-х комплектных болтов. Камера должна быть под углом 15°-20° относительно плоскости коптера.

    <div class="image-group">
        <img src="../assets/fpv/fpv_17.png" width=300 class="zoom border">
        <img src="../assets/fpv/fpv_18.png" width=300 class="zoom border">
    </div>

    <div class="image-group">
        <img src="../assets/fpv/fpv_19.png" width=300 class="zoom border">
        <img src="../assets/fpv/fpv_20.png" width=300 class="zoom border">
    </div>

12. Подключите сигнальный кабель к камере.

    <img src="../assets/fpv/fpv_21.png" width=300 class="zoom border center">

13. Подключите кабель питания камеры к силовому JST, припаянному к площадкам *BAT+* и *GND* на плате распределения питания.

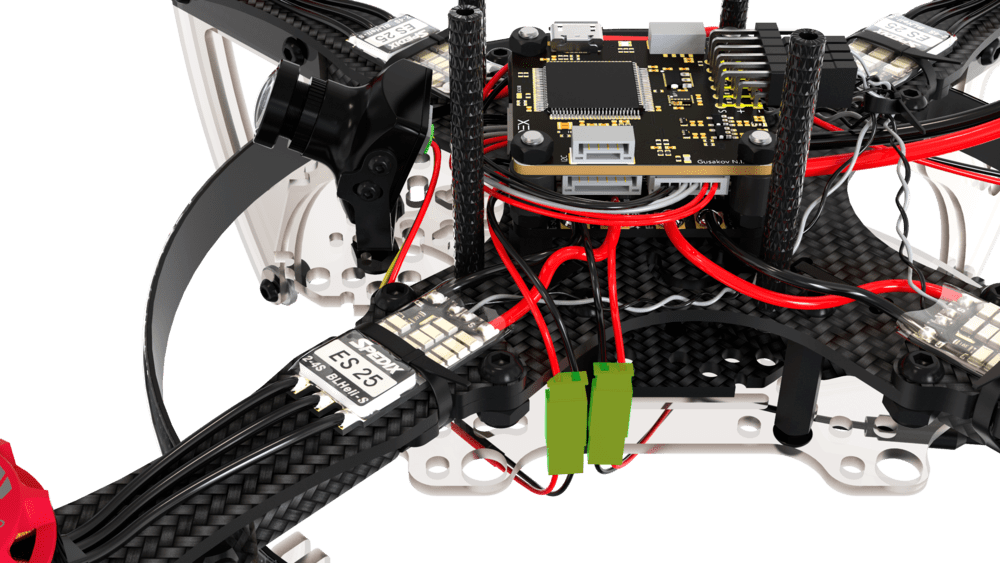

14. Подключите кабель питания передатчика к JST на 5В.

    <img src="../assets/fpv/fpv_22.png" width=300 class="zoom border center">

## Настройка и подключение FPV-очков

1. Установите на очки две комплектные антенны.
2. Включите очки удерживая кнопку питания 3–4 секунды.
3. Включите коптер и убедитесь, что светодиод передатчика светится синим цветом.
4. Нажмите на очках кнопку *Auto Search*, для автоматического поиска доступного радиоканала.
