# Сборка и настройка электромагнитного захвата
Магнитный захват можно собрать различными способами в соответствии с электрической схемой.
Ниже представлен пример сборки схемы электромагнитного захвата на макетной плате.
> **Info** Рекомендуется проложить проводку между элементами с обратной стороны платы (на дальнейших изображениях проводка сделана поверх схемы, для наглядности).
1. На паечной плате разместите диод Шоттки, резистор на 10 кОм и транзистор.
2. Припаяйте контакты с другой стороны платы и откусите оставшиеся ножки элементов.
3. Соедините контакты резистора и двух крайних ножек транзистора.
4. Соедините центральную ножку транзистора и ножку диода Шоттки (противоположную серой маркировочной полоске).
5. Обрежьте необходимое количество провода магнитного захвата и припаяйте его к контактам диода Шоттки.
6. Припаяйте провода *Dupont*-папа к ножке транзистора и диода (красный, черный провода), а также провод *Dupont*-мама на противоположную ножку транзистора (белый провод).
## Проверка работы электромагнитного захвата
Для того, чтобы проверить работу захвата, подайте на сигнальный провод напряжение 5В. Для этого можно использовать провод *Dupont* папа-папа.
После подачи напряжения магнит должен включиться.

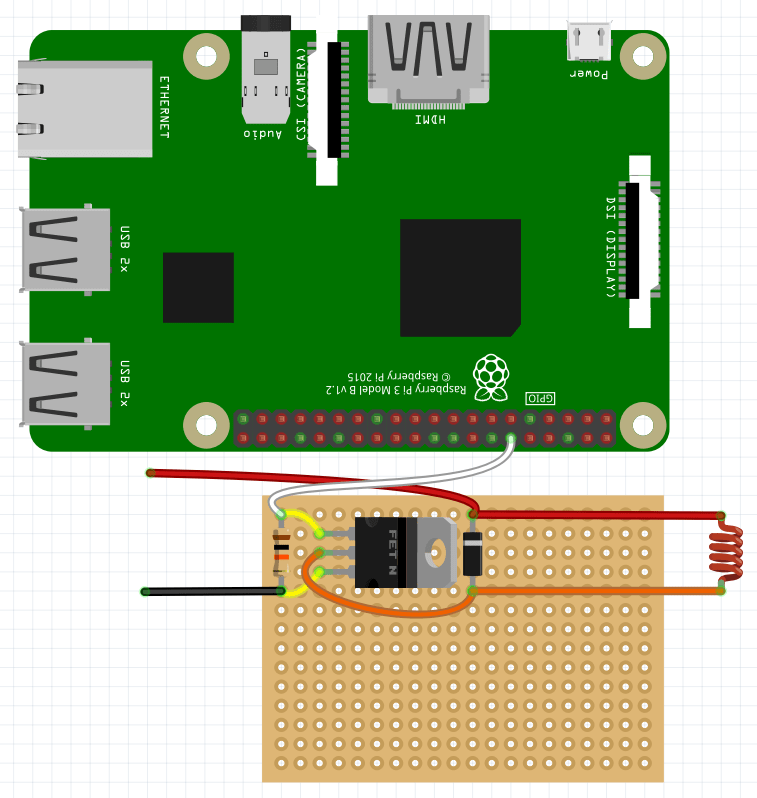

## Подключение к Raspberry Pi
Подключите магнитный захват к плате Raspberry Pi для программного использования
Пример кода, активирующего магнитный захват, можно посмотреть [тут](gpio.md#подключение-электромагнита).
## Подключение к Arduino
Подключите захват плате Arduino Nano, чтобы использовать его в ручном режиме.
Удобно ее располагать на той же паечной плате -- вставьте ее в подходящие отверстия и припаяйте с обратной стороны к плате.
Затем подключите сигнальный выход схемы к выбранному порту и припаяйте провод *Dupont*-мама к выбранному сигнальному порту на плате.
## Установка электромагнитного захвата
1. В центральное отверстие на деке захвата установите электромагнит.
2. Стяжкой притяните собранную схему к обратной стороне деки.
3. Сигнальный вывод Arduino *D11* вставьте в один из выводов *AUX* на полетном контроллере.
4. Вставьте силовой вывод электромагнитного захвата в JST 5В.
## Настройка электромагнитного захвата
Для управления магнитом через плату Arduino Nano, используйте код ниже:
```cpp
void setup() {
pinMode(11, INPUT);
pinMode(13, OUTPUT);
}
void loop() {
if (int duration = pulseIn(11, HIGH) > 1200) {
digitalWrite(13, HIGH);
} else {
digitalWrite(13, LOW);
}
}
```
Для однозначного определения статуса магнитного захвата, можно подключить светодиодную ленту типа *ws281x* (входит в наборы "Клевер"). Подключите ее к питанию +5v – 5v, земле GND – GND и сигнальный контакт DIN – Arduino D12.
Для управления магнитным захватом со светодиодной лентой через плату Arduino Nano используйте код ниже:
```cpp
#include
#define NUMPIXELS 72
#define PIN 12
int pin = 11;
int led = 13;
unsigned long duration;
Adafruit_NeoPixel strip (NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
void setup() {
strip.begin();
strip.setBrightness(10);
Serial.begin(9600);
pinMode(pin, INPUT);
pinMode(led, OUTPUT);
}
void loop() {
duration = pulseIn(pin, HIGH);
Serial.println(duration);
delay(100);
if (duration >= 1500) {
digitalWrite(led, HIGH);
for (int i = -1; i < NUMPIXELS; i++) {
strip.setPixelColor(i, strip.Color(255, 0, 0));
strip.show();
}
} else {
digitalWrite(led, LOW);
for (int i = -1; i < NUMPIXELS; i++) {
strip.setPixelColor(i, strip.Color(0, 255, 0));
strip.show();
}
}
}
```
