# Олимпиада НТИ 2020 – Летательная робототехника (P4DF2)
Решение задания командного зачёта на финале Олимпиады НТИ 2020 по треку Летательная робототехника командой P4DF2.
## Авторы
Команда P4DF2:
* Игорь Сидорин (@maerans)
* Даниил Руфин (@Daniil_P4R)
## Описание задачи финала
Глобальные эпидемии всегда застают человечество врасплох, и заставляют менять привычный образ жизни. Но в этот раз на борьбу с распространением вируса встали современные технологии! На фоне эпидемии в Китае начали использовать дроны, которые патрулируют улицы и отчитывают прохожих, которые гуляют, не надевая защитную маску, а также повсеместно доставляют медикаменты.
Пока тесты на наличие вируса только начинают массово распространяться, а вакцина от вируса находится в разработке – самое время задуматься о том, как быстро и безопасно производить распространение вакцины. Помочь в этом смогут, конечно же, дроны.
Своевременное выявление вируса у жителей планеты и вакцинация позволит спасти тысячи жизней. Так, на финале участникам предлагается проработать решение для БПЛА и используя БПЛА. Используя БПЛА, разработать решение для следующих задач:
1. Получение данных о наличии людей на улицах (камеры в общественных местах позволяют определить места массового скопления людей, а сервер передать БПЛА координаты мест, где они находятся).
2. Выявление заболевших среди прохожих. Определение людей с повышенной температурой (зависит от цвета объекта расположенного под коптером, это зелёный, жёлтый или красный цвет). Обеспечение заболевших людей экспресс-тестами.
3. Обработка информации, собранной в пункте 2.
4. Сбор результатов экспресс-теста (для этого мы используем QR-коды) на наличие вируса и возвращение БПЛА на точку взлета.
## Программная часть
Для распознавания [QR-кодов][qr] мы использовали библиотеку [pyZBar][zb]. Она уже установлена в последнем [образе для Raspberry Pi](image.md).
Скрипт будет занимать 100% процессора. Для искусственного замедления работы скрипта можно запустить throttling кадров с камеры, например, в 5 Гц (`main_camera.launch`):
```xml
```
Топик для подписчика в этом случае необходимо поменять на `main_camera/image_raw_throttled.`
Для распознавания цвета мы использовали [OpenCV][cv].
## Проблемы
Обратите внимание:
1. Пока коптер не увидит QR-код, он не полетит дальше.
2. На распознание цвета влияет освещение, поэтому желательно избавиться от солнечного света в помещении, так как солнечный свет делает изображение с неправильной цветопередачей.
## Код
```python
from __future__ import print_function
import rospy
import cv2 as cv
from clever import srv
from std_srvs.srv import Trigger
from cv_bridge import CvBridge
from sensor_msgs.msg import Image
from clever.srv import SetLEDEffect
from pyzbar.pyzbar import decode as qr_read
from threading import Thread
# inits
rospy.init_node('flight')
bridge = CvBridge()
# proxys
set_effect = rospy.ServiceProxy('led/set_effect', SetLEDEffect)
get_telemetry = rospy.ServiceProxy('get_telemetry', srv.GetTelemetry)
navigate = rospy.ServiceProxy('navigate', srv.Navigate)
navigate_global = rospy.ServiceProxy('navigate_global', srv.NavigateGlobal)
set_position = rospy.ServiceProxy('set_position', srv.SetPosition)
set_velocity = rospy.ServiceProxy('set_velocity', srv.SetVelocity)
set_attitude = rospy.ServiceProxy('set_attitude', srv.SetAttitude)
set_rates = rospy.ServiceProxy('set_rates', srv.SetRates)
land = rospy.ServiceProxy('land', Trigger)
# pubs
color_debug = rospy.Publisher("/color_debug", Image)
qr_debug = rospy.Publisher("/qr_debug", Image)
def lenta():
print('blink purple')
set_effect(effect='blink', r=255, g=0, b=255)
rospy.sleep(5)
set_effect(r=0, g=0, b=0)
print('blink off')
def lenta_r():
print('blink red')
set_effect(effect='blink', r=255, g=0, b=0)
rospy.sleep(5)
set_effect(r=0, g=0, b=0)
print('blink off')
def check_temp(data):
global cap # var for waiting the capture
frame = bridge.imgmsg_to_cv2(data, 'bgr8')[80:160, 100:220] # get frame
hsv = cv.cvtColor(frame, cv.COLOR_BGR2HSV)
# get binarized images in each color
red = cv.inRange(hsv, (165, 70, 158), (255, 209, 255))
yellow = cv.inRange(hsv, (10, 80, 88), (49, 220, 225))
green = cv.inRange(hsv, (26, 28, 60), (135, 162, 225))
# count non-zero pixels
color = {'r': cv.countNonZero(red),
'y': cv.countNonZero(yellow),
'g': cv.countNonZero(green)}
temperature[n] = max(color, key=color.get) # get max key
print(n, color, ' ', temperature[n])

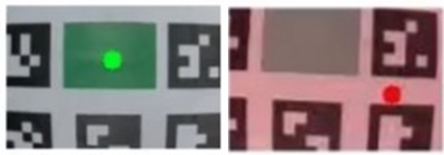

# draw circle in centor of colored spot (only need color)
try:
if temperature[n] == 'r':
moments = cv.moments(red, 1) # get moments for find the center
dM01 = moments['m01']
dM10 = moments['m10']
dArea = moments['m00']
x = int(dM10 / dArea)
y = int(dM01 / dArea)
cv.circle(frame, (x, y), 5, (0, 0, 255), -1) # draw
if temperature[n] == 'y':
moments = cv.moments(yellow, 1)
dM01 = moments['m01']
dM10 = moments['m10']
dArea = moments['m00']
x = int(dM10 / dArea)
y = int(dM01 / dArea)
cv.circle(frame, (x, y), 5, (0, 255, 255), -1)
if temperature[n] == 'g':
moments = cv.moments(green, 1)
dM01 = moments['m01']
dM10 = moments['m10']
dArea = moments['m00']
x = int(dM10 / dArea)
y = int(dM01 / dArea)
cv.circle(frame, (x, y), 5, (0, 255, 0), -1)
except ZeroDivisionError:
print('zero')
color_debug.publish(bridge.cv2_to_imgmsg(frame, 'bgr8')) # publish to topic (for web-video-server)
# led and print if covid
if max(color, key=color.get) == 'y' or max(color, key=color.get) == 'r':
t = Thread(target=lenta)
t.daemon = True
t.start()
print('sbrosheno')
# unsubscribe from topic (get only one capture)
image_sub.unregister()
cap = True
def qr_check(data):
global cap
frame = bridge.imgmsg_to_cv2(data, 'bgr8')
barcodes = qr_read(frame) # read the barcode using zbar
if barcodes:
print(barcodes[0].data)
# draw rect and publish to topic
(x, y, w, h) = barcodes[0].rect
cv.rectangle(frame, (x, y), (x + w, y + h), (0, 255, 0), 3)
qr_debug.publish(bridge.cv2_to_imgmsg(frame, 'bgr8'))
if barcodes[0].data == 'COVID - 19' or barcodes[0].data == 'COVID - 2019':
t = Thread(target=lenta_r)
t.daemon = True
t.start()
cap = True
image_sub.unregister()
# coords of each point
coords = {1: [0.295, 0.295, 1],
3: [0.295, 0.885, 1],
5: [0.295, 1.475, 1],
7: [0.295, 2.065, 1],
9: [0.59, 2.655, 1],
8: [0.885, 2.065, 1],
6: [0.885, 1.475, 1],
4: [0.885, 0.885, 1],
2: [0.885, 0.295, 1]}
# dict for temperatures
temperature = {}
# copter's way
path = [1, 3, 5, 7, 9, 8, 6, 4, 2]
# take off
print()
print('take off')
navigate(x=0, y=0, z=1.5, speed=0.5, frame_id='body', auto_arm=True)
rospy.sleep(1.3)
telem = get_telemetry(frame_id='aruco_map')
navigate(x=telem.x, y=telem.y, z=1.5, frame_id='aruco_map')
rospy.sleep(13)
# go using our way
for n in path:
cap = False
print()
print('flight to', n, coords[n])
navigate(x=coords[n][0], y=coords[n][1], z=coords[n][2], frame_id='aruco_map') # go to point
rospy.sleep(4)
image_sub = rospy.Subscriber('main_camera/image_raw', Image, check_temp, queue_size=1) # get capture
while not cap: # wait the capture
rospy.sleep(0.5)
rospy.sleep(3)
# home
print()
print('flight to home')
navigate(x=0, y=0., z=1.5, frame_id='aruco_map')
rospy.sleep(4)
print('land')
land()
print()
print(temperature)
print()
print('wait 2m')
rospy.sleep(120)
# take off
print()
print('take off')
navigate(x=0, y=0, z=1.5, speed=0.5, frame_id='body', auto_arm=True)
rospy.sleep(1.3)
telem = get_telemetry(frame_id='aruco_map')
navigate(x=telem.x, y=telem.y, z=1.5, frame_id='aruco_map')
rospy.sleep(3)
for n in path:
if temperature[n] == 'r' or temperature[n] == 'y': # if was temperatute high or middle
cap = False
print()
print('flight to', n, coords[n])
# flight to this point
navigate(x=coords[n][0], y=coords[n][1], z=coords[n][2], frame_id='aruco_map') # 1
rospy.sleep(3)
image_sub = rospy.Subscriber('main_camera/image_raw', Image, qr_check, queue_size=1) # try to read qr
rospy.sleep(4)
if not cap:
print('spusk')
navigate(x=coords[n][0], y=coords[n][1], z=0.7, speed=0.5, frame_id='aruco_map') # go down for better qr view
while not cap:
rospy.sleep(0.5)
image_sub.unregister() # unsubscribe of topic in each situation
rospy.sleep(3)
else: # it it was good we won't fly there
print()
print(n, 'healthy at first')
# home
print()
print('flight to home')
navigate(x=0, y=0., z=1.5, frame_id='aruco_map')
rospy.sleep(5)
print('land')
land()
```
> **Hint** Если вы хотите использовать эту программу с другими координатами, то их можно изменить в coords, а последовательность полёта по ним, задать в `path`.
## Инженерная часть
Все чертежи, модели и программу для тестирования можно найти в [архиве](https://drive.google.com/file/d/1DoIsrYuoatBri0x2BP3WNkEkgRSVj1Kp/view?usp=sharing).
### Наименование выполняемых работ
Разработка дополнительного, модульного устройства для транспортировки и доставки хрупкого, малогабаритного груза (экспресс-теста).
#### Цель выполнения работ
Цель выполнения работ – расширение функциональных возможностей программируемого квадрокоптера “COEX Клевер 4 Code”, при помощи устройства транспортировки груза, для возможности оперативной, бесконтактной доставки квадрокоптером экспресс-тестов и вакцины. Целевая аудитория – скорая помощь, эпидемиологи, МЧС, лица с риском заболевания.
#### Минимальные требования к устройству
* Модульность;
* возможность изготовления посредством 3D печати;
* возможность осуществления сборки устройства посредством винтового/шпоночного соединения;
* способность вмещать/захватывать груз 10x10x10 см., весом не менее 200 г.;
* возможность транспортировки хрупкого груза при помощи данного устройства;
* возможность реализации бесконтактной доставки груза, не нарушая его целостности, при помощи данного устройства;
* совместимость с программируемым квадрокоптером “COEX Клевер 4 Code”;
* возможность монтажа на нижнюю деку.
## Инструкция по созданию устройства
### 3D-Печать
#### 1. Боковое крепление блока
Функция: Крепление.
Материал: PLA/ABS (или аналог). Линии стенки 2. Заполнение 10%.
Количество: 2шт.
Примечание: Можно вырезать на лазере или на фрезере.
#### 2. Демпфер
Функция: Амортизация.
Материал: TPU/FLEX (или аналог). Заполнение 100%.
Количество: 10шт.
#### 3. Штифт
Материал: PLA/ABS(или аналог). Заполнение 100%.
Количество: 8шт.
Примечания: Вы можете купить их отдельно.
#### 4. Крышка штифта
Материал: PLA/ABS(или аналог). Заполнение 100%.
Количество: 8шт.
Примечания: Вы можете купить их отдельно.
#### 5. Крепления камеры
Функция: Крепление камеры и датчика к захвату груза.
Материал: PLA/ABS(или аналог). Заполнение 100%.
Количество: 1шт.
#### 6. Крышка
Функция: Подвижная крышка захвата.
Материал: PLA/ABS (или аналог). Линии стенки 2. Заполнение 10%.
Количество: 1шт.
#### 7. Внутренний куб
Функция: Основная часть захвата в которую помешается груз.
Материал: PLA/ABS (или аналог). Линии стенки 2. Заполнение 10%.
Количество: 1шт.
#### 8. Распорка
Функция: Помогает удерживать ножки.
Материал: PLA/ABS (или аналог). Заполнение 50%.
Количество: 2шт.
Примечание: Лучше использовать деревянный пруток. Высверлив в нем с двух сторон отверстия под винты м3.
#### 9. Катушка
Функция: Для затягивания ленты.
Материал: PLA/ABS (или аналог). Заполнение 100%.
Количество: 1шт.
#### 10. Шестерня
Функция: Насадка на сервопривод для открытия крышки.
Материал: PLA/ABS (или аналог). Заполнение 100%.
Количество: 1шт.
#### 11. Уголки
Функция: Соединение между верхнем креплением и боковым креплением .
Материал: PLA/ABS (или аналог). Заполнение 50%.
Количество: 2шт.
### Лазерная резка
#### 1. Верхнее крепление
Функция: Переходное крепления захвата.
Материал: Дерево 4мм.
Количество: 1шт.
#### 2. Боковое крепление
Функция: Переходное крепления захвата.
Материал: Дерево 5мм.
Количество: 2шт.
#### 3. Ножка левая
Функция: Опорный элемент.
Материал: Поликарбонат 6мм.
Количество: 2шт.
#### 4. Ножка правая
Функция: Опорный элемент.
Материал: Поликарбонат 6мм.
Количество: 2шт.
#### 5. Зажим ремня
Функция: Зажим ремня.
Материал: Поликарбонат 3мм.
## Дополнительные материалы и устройства
### Крепеж
* Винт M3-12mm - 28
* Винт M3-14mm - 8
* Винт M3-10mm - 8
* Винт M2-8mm - 1
* Винт M2-6mm - 4
* Гайка 3mm - 44
* Гайка 2mm - 4
### Оборудование
1. **[Лента тканевая ширина 18мм](https://kamuflage.ru/product/lenta_bigaccessories_kipernaja_usilennaja_18_mm_chernaja.html)**.
Примечание- можно использовать любой кусок ткани порезанный на полоски толщиной в 18мм.
Длина - 30см.
2. **[Штифт и крышка для него](https://aliexpress.ru/item/32880260192.html?spm=a2g0o.productlist.0.0.5045494byPRuTJ&algo_pvid=9773d49c-235d-43ed-babd-619bd5107890&algo_expid=9773d49c-235d-43ed-babd-619bd5107890-32&btsid=0b8b036315864387585608208e95b9&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_)**.
Количество - 8шт.
3. **[Монолитный поликарбонат прозрачный](https://narodmag.ru/shop/goods/monolitnyiy_polikarbonat_prozrachnyiy-37097)**.
размер листа - 200 мм × 200 мм × 6 мм
4. **[Поролон толщиной 10мм](https://mebel-pokupay.ru/komplektuyushie/porolon/porolon-10mm-st1825-detail)**.
Примечание - можно просто обрезать бытовую губку по нужным размерам.
5. **[Сервоприводы Feetech FS90R 360 degrees](https://aliexpress.ru/item/32984667875.html?spm=a2g0o.cart.0.0.7e193c00aJuyTp&mp=1)**.
Количество - 2шт.
6. **[Демпфер 17.5x7x20mm](https://aliexpress.ru/item/4000774099080.html?spm=a2g0o.cart.0.0.7e193c00aJuyTp&mp=1)**.
Количество - 10шт.
### Сборка
Теперь когда у вас есть все нужные части захвата, можно начинать сборку.
Все винтовые соединения рекомендуется фиксировать с помощью синего loctite.
* В первую очередь нужно вырезать из губки или поролона прокладки подходящие по размеру. Для этого можно напечатать на листе А4 приложенный чертеж и аккуратно вырезать деталь.
* Далее при помощи клея четыре губки вклеиваются внутрь куба как показано на чертеже.
* Оставшиеся губка вклеивается в крышку.
* При помощи гаек, винтов м3-12мм прикручиваем ножки к боковым креплениям
* Крепление камеры прикрутить к боковому креплению как показано на чертеже. Теперь это будет передняя часть захвата.
* Прикрутите уголки к боковым пластинам используя винты 14мм.
* Вставьте демпферы в специализированные отверстия центрального куба.
* Закрепите на демпферах боковые пластины
* Закрепите демпферы при помощи штифтов (проденьте штифт в демпфер с внутренней стороны и закрепите его крышечкой)
* Проденьте ленту через куб закрепив в зажиме.
* Проденьте ленту в катушку и прихватите клеем.
* Прикрутите сервопривод с катушкой к специальному креплению как показано на чертеже. И вкрутите винт м2 с другой стороны.
* Прикрутите ко второму сервоприводу шестерню.
* Присоедините крышку к кубу.
* Прикрутите второй сервопривод к специальному креплению.
* Прикрепите камеру и датчик высоты.
* Прикрепите нижнюю пластину Клевера к верхней пластине захвата.
* Прикрутите верхнюю пластину к уголкам.
* Подключите сервоприводы. Красные провода подключаем к 5V, черные к GND, сигнальный провод от сервопривода, отвечающего за открытие крышки к GPIO27, а сервопривод отвечающий за натяжение ленты к GPIO22.
Если вы хотите использовать захват при полете в автономном режиме, то следует поменять параметры в `main_camera.launch` на следующие:
```xml
```
[zb]: https://pypi.org/project/pyzbar/
[qr]: https://drive.google.com/open?id=1EXVQuKLtFaBl3T1LEd1jgbjL2j6t8ySo
[cv]: https://opencv.org/
